| Номер в госреестре | 67819-17 |
| Наименование СИ | Автотопливозаправщик |
| Обозначение типа СИ | АТЗ-10 |
| Изготовитель | ООО "ДМ АвтоТехника", пос.Белая гора |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Автотопливозаправщик АТЗ-10 предназначен для измерений объема нефтепродуктов плотностью не более 830 кг/м .
Принцип работы АТЗ-10 основан на заполнении цистерны нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта.
Слив нефтепродукта производится самотеком или через насос.
АТЗ-10 представляет собой сварную цистерну, имеющую в поперечном сечении чемоданообразную форму. Цистерна разделена на три секции. Корпус цистерны изготовлен из материалов, обладающих стойкостью к воздействию нефтепродуктов, гарантируемой свариваемостью, соответствующими механическими свойствами и оборудован внутри усиливающими элементами (перегородками, волнорезами).
В верхней части каждой секции цистерны приварена горловина с указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
Узел выдачи топлива автотопливозаправщика АТЗ-10 устанавливается в ящике на раме шасси с правой стороны и комплектуется счетчиком жидкости ППО-40-0,6 СУ (регистрационный номер 1351-93).
На боковых сторонах и сзади автоцистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

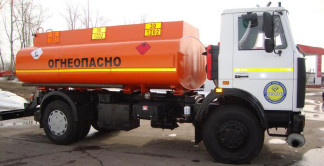

Общий вид АТЗ-10 представлен на рисунке 1.
Действительная вместимость каждой секции указывается на маркировочной табличке, приклепанной к горловине, и удостоверяется знаком поверки.
На рисунке 2 приведено обозначение места расположения заклепки для нанесения знака поверки (оттиска поверительного клейма) с целью предотвращения несанкционированного изменения положения планки указателя уровня налива.
Указатель уровня
отсутствует.
представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальная вместимость цистерны, м3 | 10 |
| Разность между номинальной и действительной вместимостью цистерны, %, не более | ±2,0 |
| Пределы допускаемой основной относительной погрешности вместимости при периодической поверке, % | ±0,4 |
| Остаток топлива в цистерне, % от номинальной вместимости, не более | ±0,1 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 7350 2500 3000 |
| Снаряженная масса, кг, не более | 9600 |
| Полная масса, кг, не более | 18000 |
| Пределы допускаемой относительной погрешности счетчика, % | ±0,5 |
| Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84,0 до 106 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от-40 до +50 от 30 до 80 от 84,0 до 106,7 |
наносится на маркировочную табличку фотохимическим способом, на титульные листы руководства по эксплуатации и паспорта типографским способом.
приведена в таблице 2.
Таблица 2
| Наименование | Обозначение | Количество |
| Автотопливозаправщик | АТЗ-10 | 1 шт. |
| Запасные части, инструменты и принадлежности | - | 1 компл. в соответствии с паспортом |
| Руководство по эксплуатации | АТЗ-00.00.000 РЭ | 1 экз. |
| Паспорт | АТЗ-00.00.000 ПС | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки.
Поверка счетчика жидкости ППО-40-0,6 СУ осуществляется по документу ГОСТ 8.451-81 ГСИ. Счетчики жидкости камерные. Методы и средства поверки.
Основные средства поверки:
- мерники образцовые 2-го разряда М2р по ГОСТ 8.470-82 номинальной вместимостью 2; 10; 100; 200; 1000; 2000; 5000 дм , регистрационный номер 21422-11;
- поверочная установка 2-го разряда по ГОСТ 8.510-2002, пределы относительной погрешности ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого автотопливозаправщика АТЗ-10 с требуемой точностью.
Знак поверки наносится:
- на маркировочную табличку, приклепанную к горловине секции;
- на заклепку, проходящую через стенку горловины и планку указателя уровня налива;
- на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к автотопливозаправщику АТЗ-10
ГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений объема ГОСТ 8.600 - 2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
