| Номер в госреестре | 67804-17 |
| Наименование СИ | Инклинометры скважинные |
| Обозначение типа СИ | серии УСМ-ИСП |
| Изготовитель | Акционерное общество «Триада-Холдинг» (АО «Триада-Холдинг»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Инклинометры скважинные серии УСМ-ИСП (далее - инклинометры) предназначены для измерений зенитного (вертикального) угла, позволяющих построить профиль искривления контрольной скважины с целью определения изменения её пространственного положения во времени.
Принцип действия инклинометров основан на пространственных замерах значений проекции вектора силы тяжести на оси чувствительности двух MEMS-акселерометров, расположенных взаимоортогонально. Совокупность сигналов, полученных от MEMS-акселерометров, определяет пространственное положение инклинометров в системе прямоугольных координат, используемое в инженерных и геофизических расчетах, строительстве и инженерной геологии.
Инклинометры представляют собой комбинированные приборы, в конструкции которых объединено два MEMS-акселерометра. Эти датчики располагаются в стальном корпусе. Корпус оснащается специальными центрирующими элементами с колесами, которые входят в направляющие пазы в обсадных трубах и позволяют сохранять неизменное, определенное пространственное положение в скважине при проведении периодических измерений. Несколько инклинометров при помощи дополнительных соединительных штанг могут объединятся в группу. Каждый инклинометр снабжен отдельным кабелем, сигналы, с которых можно объединить в единый многожильный кабельный вывод.
Инклинометры выпускаются в нескольких модификациях, наименование которых выглядит следующим образом: УСМ-ИСП-XY-Z,
где X обозначает исполнение: С - стационарное, отсутствие С - портативное;
Y обозначает тип установки: В - вертикальный, Г - горизонтальный;
Z - цифра, обозначающая половину диапазона измерений угла в градусах.
Например, УСМ-ИСП-В-30 - инклинометр скважинный серии УСМ-ИСП, портативный, вертикальный, с диапазоном измерений угла от минус 30 до плюс 30°.

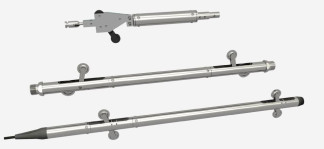

Общий вид инклинометров представлен на рисунке 1.
Инклинометры имеют программное обеспечение «USM» (далее - ПО), установленное на считывающее устройство (на базе ОС «Android»). В качестве считывающего устройства можно использовать, как входящее в комплект мобильное регистрирующее устройство, так и любое устройство на базе ОС «Android» с установленным ПО.
ПО предназначено для администрирования, управления основными функциями, считывания данных с инклинометров, а также для первичной обработки и просмотра результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | USM |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.74 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений зенитного угла, °: - для модификации УСМ-ИСП-В - для модификаций УСМ-ИСП-Г, УСМ-ИСП-СВ, УСМ-ИСП-СГ | от -30 до +30 от -60 до +60 от -90 до +90 от -10 до +10 от -15 до +15 от -30 до +30 |
| Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений зенитного угла, % | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °C | от -30 до +50 |
| - относительная влажность, %, не более | 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры (диаметрхдлина), мм, не более: | |
| - для модификаций УСМ-ИСП-В | 30x820 |
| - для модификаций У СМ-ИСП-Г | 30x820 |
| - для модификаций УСМ-ИСП-СВ | 32x440 |
| - для модификаций УСМ-ИСП-СГ | 32x440 |
| Масса измерительного зонда, кг, не более: | |
| - для модификаций УСМ-ИСП-В | 2,5 |
| - для модификаций У СМ-ИСП-Г | 3,0 |
| - для модификаций УСМ-ИСП-СВ | 1,2 |
| - для модификаций УСМ-ИСП-СГ | 1,2 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Инклинометр скважинный серии УСМ-ИСП в комплекте с кабелем | - | 1 шт. |
| Кабельная катушка* | - | 1 шт. |
| Соединительная штанга (1, 2 или 3 метра)** | - | 1 шт. |
| Верхний опорный модуль** | - | 1 шт. |
| Считывающее устройство (на базе Android) с предустановленным ПО «USM»* | - | 1 шт. |
| Зарядное устройство для инклинометра* | - | 1 шт. |
| Фиксатор для крепления кабеля инклинометра в контролируемой скважине* | - | 1 шт. |
| Методика поверки | МП АПМ 22-16 | 1 экз. |
| Сумка (футляр мягкий) для считывающего устройства и аксессуаров* | - | 1 шт. |
| Руководство по эксплуатации | РЭ УСМ-ИСП | 1 экз. |
| Паспорт | П УСМ-ИСП | 1 экз. |
| * - поставляется в комплекте с портативными инклинометрами ** - поставляется в комплекте со стационарными инклинометрами | ||
осуществляется по документу МП АПМ 22-16 «Инклинометры скважинные серии УСМ-ИСП. Методика поверки», утверждённому ООО «Автопрогресс-М» 25.01.2017 г.
Основные средства поверки:
- квадрант оптический типа КО-10, (0 - 360)°, ПГ ±10", ТУ3-3.179-81;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия ТУ 4315-015-42010705-2015 «Инклинометры скважинные серии УСМ-ИСП»
| Зарегистрировано поверок | 724 |
| Поверителей | 6 |
| Актуальность данных | 10.06.2025 |
