| Номер в госреестре | 67762-17 |
| Наименование СИ | Вискозиметры автоматические |
| Обозначение типа СИ | CAV 4.2 |
| Изготовитель | "Cannon Instrument Company", США |
| Год регистрации | 2017 |
| Срок свидетельства | 09.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры автоматические CAV 4.2 (далее - вискозиметры CAV 4.2) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей.
Принцип действия вискозиметров CAV 4.2 основан на измерении времени истечения определенного объема жидкости через капилляр калиброванного стеклянного вискозиметра в условиях поддержания постоянной температуры, что обеспечивается термостатирующей баней. Заполнение стеклянного вискозиметра образцом происходит автоматически, после чего следует процесс измерения времени истечения образца, затем вискозиметр промывается и осушается также в автоматическом режиме.
Вискозиметр CAV 4.2 состоит из автономной системы измерения с двумя банями для термостатирования, в каждой из которых имеется многодиапазонный капиллярный вискозиметр и автосемплер карусельного типа на 14 позиций. Управление измерительной системой осуществляется с помощью сенсорного экрана, расположенного на передней части вискозиметра, на котором и происходит отображение результатов измерений.
Вискозиметры CAV 4.2 позволяют проводить параллельные измерения при различных температурах в левой и правой бане.

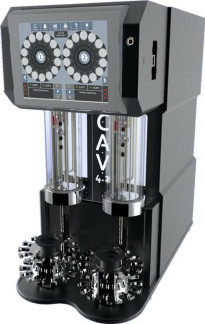

Общий вид вискозиметров CAV 4.2 представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Вискозиметры CAV 4.2 функционируют под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО вискозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CAV 4.2 GUI |
| Номер версии (идентификационный номер) ПО | 1.00 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений кинематической вязкости, мм2/с | от 0,5 до 10000,0 |
| Пределы допускаемой относительной погрешности измерений кинематической вязкости, % | ±0,35 |
| Диапазон рабочих температур, 0C - стандартная комплектация - с дополнительным нагревателем с термоэлектрическим охладителем | от +25 до +100 от +25 до +150 от +15 до +100 |
| Пределы допускаемой абсолютной погрешности измерения и поддержания температуры, 0C - в диапазоне св. +20 до +100 включ. - в диапазоне св. +100 до +150 - в диапазоне от +15 до +20 включ. | ±0,01 ±0,03 ±0,03 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В-А, не более | 1200 |
| Габаритные размеры, мм, не более | |
| - высота | 720 |
| - ширина | 360 |
| - длина | 660 |
| Вместимость одной бани, мл | 930 |
| Жидкость для заполнения бани | силиконовое масло |
| Количество одновременных измерений | 2 |
| Масса, кг, не более | 63 (без учета жидкости в банях) |
| Наименование характеристики | Значение |
| Условия эксплуатации: 0/^ - температура окружающей среды, С | от +15 до +30 |
| - относительная влажность, % | 75 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 60000 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус вискозиметра CAV 4.2 в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр автоматический CAV 4.2 | 68.0229 | 1 шт. |
| Силиконовое масло для бани | - | 2 л. |
| Карусель для образцов | 68.0049 | 2 шт. |
| Стеклянные пробирки | 9717-V01 | 144 шт |
| Руководство по эксплуатации на русском языке | 68.0505 | 1 экз. |
| Методика поверки | МП 2302-0096-2017 | 1 экз. |
осуществляется по документу МП 2302-0096-2017 «Вискозиметры автоматические CAV 4.2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 24 марта 2017 г. Основные средства поверки:
- Государственные стандартные образцы вязкости жидкости типа РЭВ: ГСО 8586-2004, ГСО 8587-2004, ГСО 8588-2004, ГСО 8589-2004, ГСО 8590-2004, ГСО 8592-2004, ГСО 8594-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 с погрешностью ±0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ 33-2000 (ISO 3104) Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости
ASTM D445 Стандартный метод испытаний для определения кинематической вязкости прозрачных и непрозрачных жидкостей и вычисления динамической вязкости
ASTM D446 Стандартные технические условия и инструкции по эксплуатации вискозиметров стеклянных капиллярных
ISO 3105 Вискозиметры стеклянные капиллярные для определения кинематической вязкости. Технические условия и инструкции по эксплуатации
IP 71 Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости
Эксплуатационная документация фирмы-изготовителя
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация фирмы-изготовителя
