| Номер в госреестре | 67748-17 |
| Наименование СИ | Тепловизоры авиационные сканирующие |
| Обозначение типа СИ | ИКАР |
| Изготовитель | АО "Геофизическое НПП "Аэрогеофизика" |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры авиационные сканирующие «ИКАР» предназначены для неконтактных измерений температуры объектов и для выполнения аэросъемочных работ с целью получения теплового изображения (термограммы).

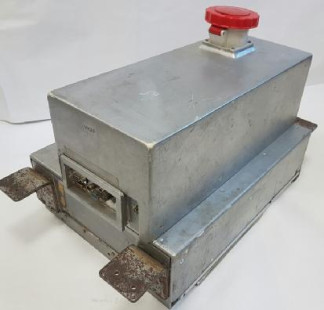

Принцип действия тепловизоров авиационных сканирующих «ИКАР» основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Тепловизоры авиационные сканирующие «ИКАР» представляют собой электромеханический линейный одноэлементный сканер, выполненный по схеме Кеннеди, со сдвоенным зеркальным параболическим объективом.
Через оптическую систему на приёмник, охлаждаемый жидким азотом, фокусируется инфракрасное (тепловое) электромагнитное излучение, которое посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения авиационного сканирующего тепловизора «ИКАР».
Внутреннее (встроенное) программное обеспечение (ПО) установлено при изготовлении тепловизоров авиационных сканирующих «ИКАР» и не имеет возможности к считыванию и модификации.
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения тепловизоров авиационных сканирующих «ИКАР» к ПК с целью копирования термограмм, визуализации, сохранения и обработки.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BortBiz |
| Номер версии (идентификационный номер) ПО | V1.00 |
| Цифровой идентификатор ПО | 712ed7dae59bd |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -10 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±2 |
| Пороговая температурная чувствительность (при + 30 °С), °С, не более | 0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питание, В, не более | 27 |
| Г абаритные размеры, мм, не более | 370x450x370 |
| Масса, кг, не более | 15 |
| Рабочие условия применения: - температура окружающей среды, °С | от -40 до +50 |
| Угол поля зрения, °, не менее | 120 |
| Частота строк, Гц | 230 |
| Срок службы, лет | 5 |
наносится на титульный лист инструкции по эксплуатации типографским способом и корпус тепловизоров авиационных сканирующих «ИКАР» (рисунок 2).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор авиационный сканирующий | «ИКАР» | 1 шт. |
| Бортовой компьютер | - | 1 шт. |
| Индикатор пилота | - | 1 шт. |
| Распределитель питания | - | 1 шт. |
| Комплект соединительных кабелей | - | 1 шт. |
| Комплект крепежных узлов | - | 1 шт. |
| Транспортировочная тара | 1 шт. | |
| Руководство по пользователя | РП И.2000.0011 | 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт | ТУ И.2000.0011 | 1 экз. |
| Методика поверки | РТ-МП-4140-442-2017 | 1 экз. |
осуществляется по документу РТ-МП-4140-442-2017 «ГСИ. Тепловизоры авиационные сканирующие «ИКАР». Методика поверки», утверждённому ФБУ «Ростест-Москва» 30 января 2017 г.
Основные средства поверки:
- эталонный излучатель - протяжённое черное тело 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от плюс 30 до плюс 95 °С;
- эталонные источники излучения в виде моделей черного тела 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от минус 10 до плюс 100 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки ТУ И.2000.0011 Авиационный сканирующий тепловизор «ИКАР». Технические условия
