| Номер в госреестре | 67746-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | LT2010Pt100-100-1-3100/00 |
| Изготовитель | "Shenzhen Testeck Technology Co. Ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые LT2010Pt100-100-1-3100/00 (далее -термопреобразователи или ТС) предназначены для измерений температуры стержня статора и обмотки статора в составе гидрогенератора Зарагижской ГЭС.
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи конструктивно выполнены в виде ЧЭ в защитной многослойной оболочке прямоугольной формы с присоединительными проводами в тефлоновой оболочке. ЧЭ представляет собой намотку платиновой проволоки на каркасе. ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная.

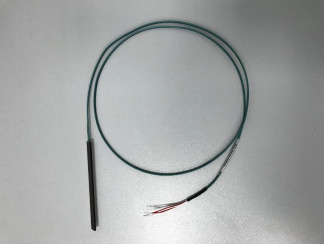

Фотография общего вида термопреобразователя представлена на рисунке 1.
Пломбирование ТС не предусмотрено его конструкцией.
отсутствует.
представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +180 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры), °С | ±(0,3+0,005|t|) |
| Габаритные размеры ЧЭ ТС (длинахширинахтолщина), мм | 100x10x2 |
| Длина удлинительных проводов, мм | 1040 |
| Масса ТС, г, не более | 16,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 98 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист паспорта типографским способом.
Термопреобразователь сопротивления платиновый LT2010Pt100-100-1-3100/00 72 шт.
Паспорт (на русском языке) 72 экз.
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым LT2010Pt100-100-1-3100/00
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
| Зарегистрировано поверок | 70 |
| Поверителей | 1 |
| Актуальность данных | 02.11.2025 |
