Государственный реестр средств измерений (ГРСИ)

Манометр показывающий HN60-01-A100/400/G 1/2B, 67739-17

Манометр показывающий HN60-01-A100/400/G 1/2B (далее по тексту - манометр) предназначен для измерений избыточного давления в гидравлической системе в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Документы
Карточка СИ
Номер в госреестре 67739-17
Наименование СИ Манометр показывающий
Обозначение типа СИ HN60-01-A100/400/G 1/2B
Изготовитель "HYDAC Electronic GmbH", Германия
Год регистрации 2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Манометр показывающий HN60-01-A100/400/G 1/2B (далее по тексту - манометр) предназначен для измерений избыточного давления в гидравлической системе в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.

Описание

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.

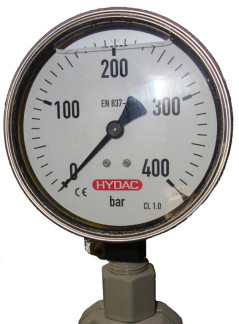

Корпус манометра изготовлен из нержавеющей стали и заполнен жидкостью. Фотография общего вида манометра представлена на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Наименование характеристики

Значение характеристики

Диапазоны измерений давления, бар (МПа)

от 0 до 400 (от 0 до 40)

Пределы допускаемой приведенной погрешности, % (от диапазона измерений)

±1

Вариация показаний, %

1

Температура окружающей среды, °С

от -25 до +60

Габаритные размеры (диаметрхглубина), мм, не более

100x50

Масса, кг

1,1

Средний срок службы, лет, не менее

8

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность

Наименование

Количество

Манометр показывающий HN60-01-A100/400/G 1/2B

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:

Рабочий эталон 2 разряда по ГОСТ Р 8.802-2012 - манометр избыточного давления грузопоршневой МП-600 (Регистрационный № 58794-14).

Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

МИ 2124-90 Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки. Техническая документация «HYDAC ELECTRONIC GmbH», Германия.

Зарегистрировано поверок 5
Поверителей 4
Актуальность данных 30.07.2025
