| Номер в госреестре | 67704-17 |
| Наименование СИ | Термопреобразователи сопротивления медные |
| Обозначение типа СИ | ТСМ.ГПКШ.004 |
| Изготовитель | ООО НПП "Термокон", г.Королев |
| Год регистрации | 2017 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления медные ТСМ.ГПКШ.004 (далее по тексту -ТСМ) предназначены для измерений температуры газовой среды.
Принцип действия ТСМ основан на зависимости сопротивления термочувствительного элемента (ЧЭ) от температуры.

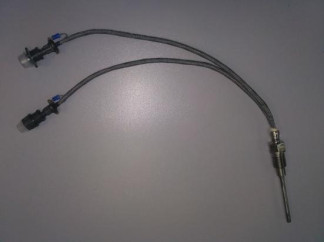

ТСМ в общем случае состоят из чувствительного элемента (ЧЭ), защитной гильзы, корпуса, кабеля, вилки и штуцера. Корпус, штуцер и защитная гильза термопреобразователей выполнены из стали 12Х18Н10Т ГОСТ 5632-72. Кабели термопреобразователей защищены нержавеющей плетенкой ПН 3*6.
Термопреобразователи сопротивления медные имеют исполнения ТСМ.ГПКШ.004 и ТСМ.ГПКШ.004-01, которые отличаются количеством вилок. ТСМ.ГПКШ.004-01 имеет одну, а ТСМ.ГПКШ.004 - две вилки.
ТСМ относятся к числу неремонтопригодных, невосстанавливаемых изделий.
Схема соединения внутренних проводников термопреобразователей с (ЧЭ) и ее условное обозначение:
- для ТСМ.ГПКШ.004 - один чувствительный элемент, схема 4-х проводная;
- для ТСМ.ГПКШ.004-01 - один чувствительный элемент, схема 2-х проводная.
Пломбирование термопреобразователя сопротивления медного осуществляется на границе соединения защитных колпачков с корпусом и разъёмами.
отсутствует.
Таблица 1 - Метрологические и технические характеристики ТСМ
| Характеристика | Значение |
| Диапазон измеряемых температур, °С | от -50 до +150 |
| Температурный коэффициент а, оС-1 | 0,00428 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 - для ТСМ.ГПКШ.004 - для ТСМ.ГПКШ.004-01 | 500М 100М |
| Класс допуска по ГОСТ 6651-2009 | В |
| Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте по ГОСТ 6651-2009, °С | ±(0,30 + 0,005|t|) где t - значение измеряемой температуры, °С |
| Электрическое сопротивление изоляции при напряжении 100 В, не менее, МОм | 100 |
| Максимальный измерительный ток, мА | 0,5 |
| Монтажная длина, мм | 122 |
| Длина кабельной части, мм | от 300 до 450 |
| Г руппа устойчивости к механическим воздействиям по ГОСТ Р 529312008 | N4 |
| Г руппа устойчивости к воздействию температуры и влажности по ГОСТ Р 52931, для диапазона температур от -50 до 150 °С | С4 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP55 |
| Масса ТСМ, г, не более - для ТСМ.ГПКШ.004 - для ТСМ.ГПКШ.004-01 | 260 210 |
| Габаритные размеры без учета разъемов (вилок), (длинахдиаметр), мм, не более - для ТСМ.ГПКШ.004 - для ТСМ.ГПКШ.004-01 | 595x24 425x24 |
наносится на титульный лист паспорта печатным способом.
Таблица 2 - Комплектность ТСМ
| Наименование | Количество |
| Термопреобразователь сопротивления медный ТСМ.ГПКШ.004 (ТСМ.ГПКШ.004-01) с защитными кожухами | 1 шт. |
| Руководство по эксплуатации ГПКШ.400521.002 РЭ | 1 экз. * |
| Паспорт ГПКШ 405212.004 ПС или ГПКШ 405212.004-01 ПС | 1 экз. ** |
| Габаритный чертеж ГПКШ 405212.004 ГЧ или ГПКШ.405212.004-01 ГЧ | 1 экз. |
| Схема электрическая принципиальная ГПКШ 405212.004Э3 или ГПКШ 405212.004-01Э3 | 1 экз. |
| Методика поверки | 1 экз. * |
Примечание:
* - поставляются в 1 экз. потребителю с первой партией, далее - по требованию потребителя; ** - допускается оформлять групповой паспорт на партию ПТ одного варианта исполнения
осуществляется по документу МП 67704-17 «Термопреобразователи сопротивления медные ТСМ.ГПКШ.004. Методика поверки», утвержденному ООО «ИЦРМ» 14.02.2017 года.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 100 °С и нестабильностью поддержания заданной температуры не более ±0,01 °С регистрационный номер в федеральном информационном фонде 33744-07;
- термометр сопротивления платиновый вибропрочный ПТСВ-9-2, регистрационный номер в федеральном информационном фонде 65421-16;
- мультиметр 3458А, регистрационный номер в федеральном информационном фонде 25900-03. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТСМ.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Технические условия ГПКШ.400521.002 ТУ «Термопреобразователи сопротивления медные (ТСМ) ТСМ.ГПКШ.004, ТСМ.ГПКШ.004-01, ТСМ.ГПКШ.006 и гермовывод ГПКШ.405212.005»
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
