| Номер в госреестре | 67633-17 |
| Наименование СИ | Датчики угла наклона |
| Обозначение типа СИ | Inclinometer SM1I |
| Изготовитель | "Advitam", Франция |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики угла наклона Inclinometer SM1I (далее по тексту - датчики SM1I) предназначены для непрерывных измерений угла наклона поверхностей объектов строительных и иных технических конструкций.
Принцип действия датчиков SM1I основан на измерениях одноосевой МЭМС (микроэлектромеханической) инклинометрической системой горизонтальных отклонений поверхности контролируемого объекта.
Датчики SM1I имеют выходной сигнал по силе тока. Чувствительная часть датчиков SM1I представляет собой микроэлектромеханическую систему (далее по тексту - МЭМС). МЭМС датчиков SM1I состоит из нескольких разных электродов, некоторые из которых зафиксированы, в то время как другие подвижны. Измерению подлежит емкость пар этих электродов. Когда датчик наклоняется, положение подвижных электродов относительно неподвижных меняется, а значит, меняется и емкость этих пар электродов. Данное изменение емкости вызывает изменение силы тока.
Конструктивно датчики SM1I выполнены в металлическом корпусе.

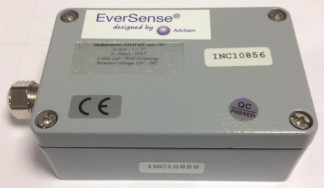

Общий вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков угла наклона Inclinometer SM1I Пломбирование датчиков угла наклона Inclinometer SM1I не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла наклона, ° | ±5 |
| Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений угла наклона, % | ±2 |
| Наименование характеристики | Значение |
| Количество измерительных осей | 1 |
| Значение выходного сигнала, мА | от 4 до 20 |
| Напряжение питания от источника постоянного тока, В | от 10 до 30 |
| Диапазон рабочих температур, °С | от -40 до +85 |
| Габаритные размеры, мм, не более | |
| - длина | 100 |
| - ширина | 66 |
| - высота | 38 |
| Масса, кг, не более | 0,37 |
наносится на эксплуатационную документацию типографическим методом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик угла наклона Inclinometer SM1I | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 81-16 | 1 экз. |
осуществляется по документу МП АПМ 81-16 «Датчики угла наклона Inclinometer SM1I. Методика поверки», утверждённому ООО «Автопрогресс-М» 06.12.2016 г.
Основные средства поверки:
- источник питания постоянного тока PSM, мод. PSM76003 (Госреестр № 55898-13);
- головка оптическая делительная ОДГЭ-2 (Г осреестр № 26906-04);
- мультиметр цифровой 34401А (Госреестр № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
Техническая документация «Advitam», Франция
| Зарегистрировано поверок | 49 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
