| Номер в госреестре | 67619-17 |
| Наименование СИ | Манометр мембранный показывающий |
| Обозначение типа СИ | MDM1205/100 |
| Изготовитель | "TE.MA. S.r.l.", Италия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Манометр мембранный показывающий MDM1205/100 (далее по тексту - манометр) предназначен для измерений разности давлений на объекте - месторождение «Верхнечонскнефтегаз», Иркутская область.
Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией мембранного чувствительного элемента.
Г ибкая упругая мембрана перемещается под воздействием разности давлений и вращает стрелку манометра на угол пропорциональный измеряемому давлению.
Корпус манометра выполнен из нержавеющей стали. Показывающая стрелка, шкала манометра - из алюминия. Манометр снабжен противоударным стеклом.

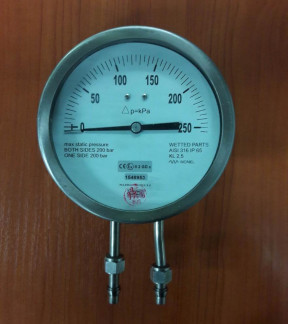

Внешний вид манометра представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений разности давлений, кПа | от 0 до 250 |
| Класс точности ГОСТ 2405-88 | 2,5 |
| Пределы основной допускаемой приведенной погрешности, % от диапазона измерений | ±2,5 |
| Вариация, % от диапазона измерений | 2,5 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +10 до +30 °С), % (от диапазона измерений)/10 °С | ± 0,8 |
| Диапазон рабочих температур, °С | от -25 до +65 |
| Габаритные размеры (диаметрхглубина), мм, не более | 165x170 |
| Масса, кг, не более | 5,8 |
| Средняя наработка на отказ, ч | 80 000 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Манометр мембранный показывающий MDM1205/100 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр избыточного давления грузопоршневой МП-2,5 1-го разряда по ГОСТ Р 8.802-2012 (Регистрационный № 31703-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 24.10.2025 |
