| Номер в госреестре | 67599-17 |
| Наименование СИ | Уровнемеры емкостные |
| Обозначение типа СИ | ТИТАН-136У |
| Изготовитель | Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры емкостные ТИТАН-136У (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов в закрытых и открытых баках, отстойниках, резервуарах и т.п.
Принцип действия уровнемеров основан на измерении электрической емкости между электродами конденсатора, которыми служат измерительный зонд (далее - зонд) уровнемера и стенки резервуара или стенки референтной трубки зонда. Изменение уровня контролируемой среды приводит к изменению емкости конденсатора, значение которой преобразуется в выходной аналоговый сигнал, пропорциональный уровню контролируемой среды.
Уровнемеры состоят из электронного блока, вмонтированного в металлический корпус, и подсоединенного к нему зонда. У уровнемеров в высокотемпературном исполнении между электронным блоком и зондом установлена теплоотводящая трубка.
Зонд уровнемеров имеет различное конструктивное исполнение, в зависимости от области применения и типа контролируемой среды.
Электронный блок уровнемеров выпускают в стандартном и модифицированном исполнениях, которые отличаются элементами настройки и способом электрического подключения.
Уровнемеры выпускаются различных модификаций (ТИТАН-136У-10, ТИТАН-136У-11, ТИТАН- 136У -12, ТИТАН- 136У-20, ТИТАН-136У-22, ТИТАН-136У-30, ТИТАН-136У-31, ТИТАН- 136У-32, ТИТАН- 136У-40, ТИТАН-136У-20М, ТИТАН-136У-21М, ТИТАН-136У-22М, ТИТАН- 136У-23М, ТИТАН- 136У-24М, ТИТАН-136У-25М, ТИТАН-136У-30М, ТИТАН-136У-31М, ТИТАН- 136У-40М, ТИТАН- 136У-41М, ТИТАН-136У-43М, ТИТАН-136У-44М, ТИТАН-136У-50М), отличающихся диапазоном измерений, конструктивным исполнением зонда, отсутствием или наличием взрывозащиты и теплоотводящей трубки, типом механического и электрического соединений, типом выходного сигнала, возможностью и способом конфигурирования.
Результаты измерений уровнемеров посредством выходных аналоговых сигналов передаются на внешние устройства отображения и управления технологическими процессами.
Настройка уровнемеров со стандартным электронным блоком осуществляется с помощью регулировочных элементов (переключатели и триммеры), а с модифицированным -с помощью магнитной ручки.
Для электрического подключения уровнемеры со стандартным электронным блоком комплектуются съемным коннектором, а уровнемеры с модифицированным электронным блоком имеют разъем «Lemo».
Уровнемеры монтируются вертикально на резервуаре с помощью резьбового соединения или соединения «tri-clamp».

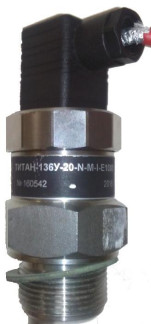

Общий вид уровнемеров представлен на рисунке 1.
Общий вид электронного блока уровнемеров стандартного исполнения
Общий вид измерительных зондов в исполнении
10,
11,
12
20,
22
30,
31, 32
40
20М,
23М
21М,
22М,
24М,
25М
30М,
31М
40М, 41 М, 43М, 44М
50М
W
Уровнемеры имеют цельносварной неразборный металлический корпус и не требуют пломбировки от несанкционированного доступа.
Уровнемеры имеют встроенное программное обеспечение CLM, предназначенное для идентификации, сбора, обработки, регистрации данных, настройки и диагностики уровнемеров.
Уровень защиты программного обеспечения уровнемеров со стандартным электронным блоком «низкий» в соответствии с Р 50.2.077-2014.
Уровень защиты программного обеспечения уровнемеров с модифицированным электронным блоком «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | CLM |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1-3 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м* | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений уровня, % от верхнего предела диапазона измерений | ±1 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры окружающей среды и контролируемой среды в диапазоне рабочих температур, на каждый 1 °С, % от верхнего предела диапазона измерений | ±0,05 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более | от +15 до +25 80 |
| * зависит от длины зонда. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальная длина зонда, м: | |
| - исполнение 10 | от 0,2 до 5,0 |
| - исполнения 11,12 | от 0,2 до 3,0 |
| - исполнения 20, 22 | от 0,2 до 3,0 |
| - исполнения 30, 31, 32 | от 1,0 до 20,0 |
| - исполнение 40 | от 0,2 до 2,0 |
| - исполнения 20М, 21М, 22М, 23М, 24М, 25М | от 0,2 до 1,0 |
| - исполнения 30М, 31М | от 0,2 до 3,0 |
| - исполнения 40М, 41М, 43М, 44М | от 0,2 до 1,0 |
| - исполнение 50М | от 0,2 до 6,0 |
| Выходной сигнал: | |
| - токовый, мА | от 4 до 20 |
| - напряжения, В | от 0 до 10 |
| Напряжение питания постоянного тока*, В | от 9 до 36 |
| Потребляемая мощность, Вт, не более | 1 |
| Наименование характеристики | Значение |
| Габаритные размеры*, мм, не более: - высота - ширина - длина | 55 55 20700 |
| Масса*, кг, не более | 30 |
| Диапазон температуры окружающей среды, °С: - исполнение N (взрывобезопасная среда); - исполнение Xi (взрывоопасная среда) | от -50 до +85 от -50 до +75 |
| Диапазон температуры контролируемой среды*, °С | от -50 до +300 |
| Максимальное рабочее избыточное давление, МПа | 7,5 |
| Диапазон диэлектрической проницаемости контролируемой среды | от 2 до 81 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 11 |
| Степень защиты от внешних воздействий по ГОСТ 14254 | IP 67 |
| Маркировка взрывозащиты: - исполнения 11-Xi, 11-ХТ, 12-Xi, 12-ЖТ, 22-Xi, 22-ЖТ, 30-Xi, 31 -Xi, 32-Xi, 32-ХТ - исполнения 10-Xi, 10-ХТ, 20-Xi, 20-ХТ, 30-ХТ | 0ExiaIIBT4/T5/T6 X 0Exi aIIB T3/T4/T5/T6 X |
| * зависит от модификации уровнемера. | |
наносится на титульный лист руководства по эксплуатации и на идентификационную табличку, закрепленную на электронном блоке уровнемера, типографским способом.
Таблица 4 - Комплектность уровнемеров
| Наименование | Обозначение | Количество |
| Уровнемер емкостной ТИТАН-136У | 1 шт. | |
| Коннектор* | 1 шт. | |
| Магнитная ручка** | 1 шт. | |
| Упаковка | 1 шт. | |
| Паспорт | ПС 4214.001.44345622.136У | 1 экз. |
| Руководство по эксплуатации | РЭ 4214.001.44345622.136У | 1 экз. на партию |
| Методика поверки | МП 2511/0005-16 | 1 экз. на партию |
| * поставляется только для уровнемеров со стандартным электронным блоком; ** поставляется только для уровнемеров с модифицированным электронным блоком. | ||
осуществляется по документу МП 2511/0005-16 «Уровнемеры емкостные ТИТАН-136У Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 октября 2016 г. Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
«Уровнемеры емкостные ТИТАН-136У Технические условия. ТУ 4214-001-44345622-2015».
