| Номер в госреестре | 67531-17 |
| Наименование СИ | Генераторы газовых смесей |
| Обозначение типа СИ | GDC-703 |
| Изготовитель | "Horiba Ltd.", Япония |
| Год регистрации | 2017 |
| Срок свидетельства | 17.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы газовых смесей GDC-703 предназначены для измерений (воспроизведения) значений объемной (молярной) доли компонентов (перечень приведен в таблице 2) в бинарных газовых смесях, в воздухе и азоте.
Принцип действия генераторов газовых смесей GDC-703 основан на смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Требуемые значения расходов по каналам и значения объемной (молярной) доли компонентов в приготавливаемой смеси определяется расчетным путем.
Генераторы газовых смесей GDC-703 (далее - генераторы) состоят из корпуса, внутри которого расположены газовая система и блок управления. Газовая система включает регуляторы массового расхода, систему соединенных трубопроводов из нержавеющей стали (Х 18Н10Т) и смесительную камеру. В состав блока управления генераторов входит контроллер позволяющий управлять элементами газовой системы генератора и интерфейсный преобразователь RS-232C.
Генераторы имеют 2 линии подачи газов: один - для газа-разбавителя и один -для исходного газа и выходную линию отбора приготавливаемой газовой смеси.
Работа генератора осуществляется в автоматическом режиме (управление от персонального компьютера). Обмен информацией с компьютером осуществляется по последовательному интерфейсу RS-232C.
Генератор представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

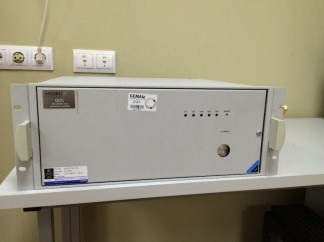

Общий вид генераторов со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.
Программное обеспечение генераторов встроенное - «GDC-703».
Встроенное программное обеспечение «GDC-703» предназначено для задания режимов работы генератора газовых смесей GDC-703, осуществляет сбор заданных параметров, обработку и передачу заданных параметров по защищенному интерфейсу связи RS-232C с помощью кода ASCII. Программное обеспечение является полностью метрологически значимым.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GDC-703 |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | - |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние программного обеспечения генераторов учтено при нормировании метрологических характеристик.
Г енераторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Компонент | Диапазон воспроизведения объемной доли компонента в газовой смеси, % | Пределы допускаемой относительной погрешности аттестации исходной ГС, % | Пределы допускаемой относительной погрешности воспроизведения объемной доли компонента в газовой смеси, % |
| О2 | от 0,05 до 1 0,00 включ. | не более ±1,0 | ±2,0 |
| ±(св. 1,0 до 2,0 включ.) | ±2,5 | ||
| ±(св. 2,0 до 3,0 включ.) | ±3,5 | ||
| ±(св. 3,0 до 4,0 включ.) | ±4,5 | ||
| от 0,05 до 25,00 включ.1 | не более ±1,0 | ±2,5 | |
| ±(св. 1,0 до 2,0 включ.) | ±3,0 | ||
| ±(св. 2,0 до 3,0 включ.) | ±4,0 | ||
| ±(св. 3,0 до 4,0 включ.) | ±5,0 | ||
| NO | от 0,0005 до1,0000 включ. | не более ±1,0 | ±2,0 |
| ±(св. 1,0 до 2,0 включ.) | ±3,0 | ||
| ±(св. 2,0 до 3,0 включ.) | ±4,0 | ||
| ±(св. 3,0 до 4,0 включ.) | ±5,0 | ||
| С3Н8 | от 0,0005 до 2,5000 включ. | не более ±1,0 | ±2,0 |
| ±(св. 1,0 до 2,0 включ.) | ±2,5 | ||
| ±(св. 2,0 до 3,0 включ.) | ±3,5 | ||
| ±(св. 3,0 до 4,0 включ.) | ±4,5 |
| Компонент | Диапазон воспроизведения объемной доли компонента в газовой смеси, % | Пределы допускаемой относительной погрешности аттестации исходной ГС, % | Пределы допускаемой относительной погрешности воспроизведения объемной доли компонента в газовой смеси, % | |
| CO | от 0,001 до 20 включ. | не более ±1,0 | + "V | <N 0) 0 р BB <T + <N ,0 2, |
| ±(св. 1,0 до 2,0 включ.) | + "V | 2,52 + (A(Xb)P -100)2 XB | ||
| ±(св. 2,0 до 3,0 включ.) | + | 2 0) 0 s) <T_^ + 2 ,5 3, | ||
| ±(св. 3,0 до 4,0 включ.) | + | 4,52 + (A(Xb)P -100)2 XB | ||
| CH4 | от 0,0005 до 2,5 включ | не более ±1,0 | + | 2 0) 0 P BB <T + 2 ,0 2, |
| ±(св. 1,0 до 2,0 включ.) | + | 2,52 + (A(Xb)P -100)2 XB | ||
| ±(св. 2,0 до 3,0 включ.) | + | 3,52 + (A(Xb)p -100)2 Xb ' | ||
| ±(св. 3,0 до 4,0 включ.) | + | 4,52 + (A(Xb)p -100)2 XB | ||
| СО2 | от 0,05 до 10 включ. | не более ±1,0 | ±2,0 | |
| ±(св. 1,0 до 2,0 включ.) | ±2,5 | |||
| ±(св. 2,0 до 3,0 включ.) | in, 3, ± | |||
| ±(св 3,0 до 4,0 включ.) | ±4,5 | |||
| от 0,05 до 20 включ.1 | не более ±1,0 | ±3,0 | ||
| ±(св. 1,0 до 2,0 включ.) | ±3,5 | |||
| ±(св. 2,0 до 3,0 включ.) | ±4,0 | |||
| ±(св. 3,0 до 4,0 включ.) | ±5,0 | |||
| Примечания: 1. Указанные метрологические характеристики генератора нормированы при использовании: - в качестве исходных газовых смесей: ГСО-ПГС 0-го,1-го или 2-го разряда в баллонах под давлением по ТУ 6-16-2956-01 и/или ТУ 2114-014-20810646-2014 с содержанием определяемого компонента не более 10 %; - в качестве газа-разбавителя: воздух марки А по ТУ 6-21-5-82, азот (особой чистоты 1 сорт по ГОСТ 9293-74, высокой чистоты по ТУ 2114-004-05798345-2009, марки А по ТУ 6-21-39-79 и ТУ 6-21-39-96). 2. В генераторе имеется канал титрования в газовой фазе для воспроизведения газовых смесей NOx. 1 В качестве исходных целевых газов могут использоваться бинарные газовые смеси -рабочие эталоны 0-го, 1-го и 2-го разряда в азоте или воздухе по ТУ 6-16-2956-01 и/или ТУ 2114-014-20810646-2014 с содержанием определяемого компонента не более 20 % (для CO2) и 25% (для O2). А(Хв )р - абс. погрешность определения содержания целевого компонента (компонента В) в газе разбавителе, %; X B - требуемое значение объемной (молярной) доли компонента (компонента В) в смеси, % | ||||
| Наименование характеристики | Значение характеристики |
| Диапазон задания, и регулирования расхода (приведенный к температуре +25 °С и давлению 101,4 кПа), см3/мин | MFC1: от 400 до 4000 MFC2: от 8,00 до 56,00 MFC3: от 55,0 до 500,0 MFC4: от 400 до 4000 |
| Пределы допускаемой относительной погрешности задания расхода газа, % | ±1,0 |
| Объемный расход приготавливаемой газовой смеси, см3/мин | от 3800 до 4200 |
Таблица 4 - Основные технические характеристики
| Диапазон коэффициентов разбавления | от 1 до 500 |
| Время установления заданного значения объемной доли компонента в ГС на выходе генератора (в зависимости от режима работы), мин | от 5 до 60 |
| Избыточное давление газа на входе, МПа | 0,100±0,005 |
| Время прогрева, мин, не более | 30,0 |
| Количество одновременно подключаемых баллонов: - с исходным газом - с газом-разбавителем | 1 1 |
| Габаритные размеры (ШхГхВ), мм, не более | 430x450x177 |
| Масса, кг, не более | 20 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Средний ресурс работы, ч, не менее | 5000 |
| Средний срок службы, лет | 8 |
| Потребляемая мощность, В • А, не более | 100 |
| Рабочие условия применения: - температура окружающего, °С - атмосферное давление, кПа - относительная влажность окружающей среды, % | от +15 до +35 от 84,0 до 106,7 от 20 до 70 |
наносится на этикетку, приклеенную на корпус генераторов липкой аппликацией по ТУ 29.01-46-81 и на эксплуатационную документацию.
Таблица 5 - Комплектность генераторов газовых смесей GDC-703
| Наименование | Обозначение | Количество |
| Генератор газовых смесей GDC-703 | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП-242-2057-2016 | 1 экз. |
| Комплект баллонов с исходными газовыми смесями по ТУ 6-162956-01 и/или ТУ 2114-01420810646-2014* | - | |
| Кабель интерфейсный | 1 шт. | |
| * Примечание: состав комплекта баллонов с исходными газовыми смесями определяется в зависимости от характеристик, указанных в таблице 2 и поставляется по отдельному заказу. | ||
осуществляется по документу МП-242-2057-2016 «Генераторы газовых смесей GDC-703. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.11.2016 г. Основные средства поверки:
- Государственный рабочий эталон 1 разряда единиц объема в диапазоне от 0,1 до 10000 дм в области измерений объемного расхода газа в диапазоне от 0,002 до 50 дм3/мин, регистрационный номер 3.1.ZZB.0143.2015;
- эталонные установки, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
- стандартные образцы состава - газовые смеси в баллонах под давлением ГСО 10774-2016 и по ТУ 6-16-2956-92.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель прибора.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия
Техническая документация изготовителя
