Государственный реестр средств измерений (ГРСИ)

Системы измерительно-проекционные GeoMax Zoom3D, 67317-17

Системы измерительно-проекционные GeoMax Zoom3D (далее - системы) предназначены для измерений расстояний, горизонтальных и вертикальных углов, а также выноса проектных точек в натуру.
Карточка СИ
Номер в госреестре 67317-17
Наименование СИ Системы измерительно-проекционные
Обозначение типа СИ GeoMax Zoom3D
Изготовитель "GeoMax AG", Швейцария
Год регистрации 2017
Срок свидетельства 02.05.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы измерительно-проекционные GeoMax Zoom3D (далее - системы) предназначены для измерений расстояний, горизонтальных и вертикальных углов, а также выноса проектных точек в натуру.

Описание

Системы функционально объединяют в себе угломерный и дальномерный модули, которые измеряют углы (вертикальные и горизонтальные) между определяемыми точками и расстояния до и между ними.

Принцип измерения расстояний основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояние до цели.

Принцип измерения углов поворота заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота.

Системы имеют встроенный электронный компенсатор, который автоматически вносит поправки в измеряемые углы за отклонение системы от вертикали.

Конструктивно системы представляют собой пластиковый прорезиненный корпус, вмещающий угломерный модуль, лазерный дальномер с видоискателем, электрический сервопривод и аккумуляторную батарею. Нижняя часть корпуса приспособлена для установки на штатив.

Управление системами осуществляется с помощью контроллера, работающего на базе ОС «Windows» и/или пульта управления RM100. Результаты измерений выводятся на дисплей контроллера и регистрируются в его внутренней памяти.

Системы имеют светодиодные индикаторы состояния системы и индикатор состояния встроенного аккумулятора. Кроме того, системы оснащены портом USB для подключения внешних устройств, портом для подключения внешнего питания и портом для заряда контроллера от встроенного аккумулятора.

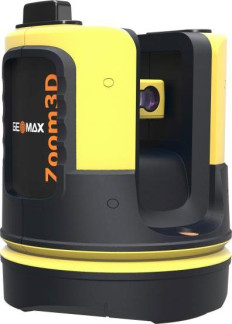

Общего вид систем представлен на рисунке 1.

Ограничение доступа к узлам систем обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Системы имеют программное обеспечение «X-PAD ZOOM 3D», устанавливаемое на контроллер, предназначенное для управления работой систем, записи, обработки, хранения и передачи измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

«X-PAD ZOOM 3D»

Номер версии (идентификационный номер ПО), не ниже

2.1.60

Цифровой идентификатор ПО

304866FA

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения расстояний, м

от 0,5 до 50,0

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

-    на расстоянии от 0,5 до 10 м включ.

-    на расстоянии св. 10 до 30 м включ.

-    на расстоянии св. 30 до 50 м включ.

±2,0

±4,0

±8,0

Диапазон измерений углов, °:

-    горизонтальных

-    вертикальных

от 0 до 360 от -35 до +90

Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±10

Наименование характеристики

Значение

Размер лазерной точки, мм, не более:

- на расстоянии 10 м

7x7

- на расстоянии 30 м

9x15

Лазерное излучение:

- мощность, мВт, не более

1

- длина волны, нм

650

- класс по ГОСТ 31581-2012

2

Диапазон рабочих температур, °С

от -10 до +50

Габаритные размеры (диаметрхвысота), мм, не более

186,6x215,5

Масса, кг, не более

2,8

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус систем.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, ед.

Система измерительно-проекционная GeoMax Zoom3D

-

1

Источник питания

-

1

Кабель USB для связи с контроллером

-

1

Кабель питания

-

1

Кабель Micro-USB для соединения с ПК

-

1

Пульт дистанционного управления RM100

-

1

Веха алюминиевая

-

1

Внешний Wi-Fi модуль USB

-

1

Крепление контроллера к вехе

-

1

Набор марок

-

1

Программное обеспечение «:X-PAD ZOOM 3D»

-

1

Карта памяти USB

-

1

Диск CD с руководством по эксплуатации

-

1

Инструкция по технике безопасности

-

1

Краткое руководство пользователя

-

1

Сертификат производителя

-

1

Транспортировочный кейс

-

1

Методика поверки

МП АПМ 02-17

1

Поверка

осуществляется по документу МП АПМ 02-17 «Системы измерительно-проекционные GeoMax Zoom3D. Методика поверки», утверждённому ООО «Автопрогресс-М» «10» марта 2017 г. Основные средства поверки:

-    фазовый светодальномер (тахеометр электронный) 1-го разряда по ГОСТ Р 8.750-2011.

-    теодолит типа Т2, ГОСТ 10529-96.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «GeoMax AG», Швейцария
