| Номер в госреестре | 67311-17 |
| Наименование СИ | Датчики натекающего тока |
| Обозначение типа СИ | ДНТ |
| Изготовитель | Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет, НГУ), г. Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 14.04.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики натекающего тока ДНТ (далее ДНТ) предназначены для измерения силы
12 7
постоянного электрического тока в диапазоне от 110 до 110 А.
Принцип действия датчика натекающего тока ДНТ основан на преобразовании измеряемого тока в оцифрованный сигнал, который через МКО (мультиплексный канал обмена ГОСТ Р 52070-2003) поступает на ПК и отображается на мониторе в виде измеренного значения силы тока.
Для преобразования силы тока в модульном блоке ДНТ используется каскад из двух операционных усилителей. Первый усилитель включен по схеме с токовой обратной связью и обладает малыми входными токами (менее 100 фА). Второй операционный усилитель с регулируемым коэффициентом усиления используется для увеличения динамического диапазона устройства. Полученный сигнал оцифровывается и обрабатывается с помощью микроконтроллера. По запросу через интерфейс МКО датчик выдает значение силы тока, которое может быть использовано без дополнительных преобразований.
Конструктивно модульный блок ДНТ выполнен в виде отдельного блока, который может быть размещен в удобном для использования месте.
Пломбировка корпуса ДНТ не предусмотрена.

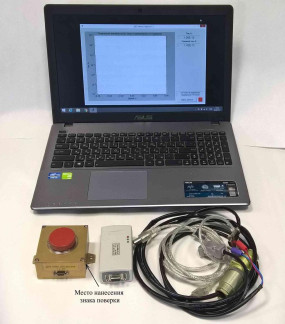

Общий вид ДНТ представлен на рисунке 1.
В ДНТ используется встроенное и автономное программное обеспечение.
Встроенное ПО «ДНТ МК ПО» предназначено для:
- отображения последнего измеренного значения силы тока, измеренного ДНТ;
- построения графика значения силы тока от времени;
- подсчета среднего значения силы тока за произвольный период измерения;
Автономное ПО «ДНТ клиент» предназначено для вычислений.
Уровень защиты ПО ДНТ по Р 50.2.077-2014 - «средний».
Влияние встроенного ПО учтено при нормировании метрологических характеристик. Данные с ДНТ вводятся в ПК через стандартный преобразователь интерфейса МКО по ГОСТ Р52070-2003.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ДНТ клиент |
| Номер версии (идентификационный номер) ПО | Не ниже 1.3 |
| Цифровой идентификатор ПО | 6814FE1BF213 A4CCD2B213F8FFE9F 6EE5 9D24E0D |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | SHA1 |
| Идентификационное название ПО | ДНТ МК ПО |
| Номер версии (идентификационный номер) | 1.1 |
| Цифровой идентификатор ПО | BFA88EE28722A6C560C0F06F6F1C24F07E5DE108 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | SHA1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерения силы тока, А | от 110-12 до 110-7 |
| Пределы допускаемой относительной погрешности 5, %, в диапазоне, А: от 1 • 10-12 до 1 10-10 включ. 10 7 св. от 110 до 110 включ. | ±20 ±10 |
Таблица 3 - Основные технические характеристики (без ПК)
| Напряжение питания, В | 27 + 4 |
| Потребляемая мощность, В-А, не более | 1,5 |
| Габаритные размеры, мм, не более | |
| - высота | 55,5 |
| - ширина | 75 |
| - длина | 94 |
| Масса, кг, не более | 0,5 |
| Рабочие условия применения, °С | от -20 до +50 |
| Относительная влажность воздуха, % | до 80 |
| Атмосферное давление, кПа | от 1,3 10-7 до 1102 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Средний срок службы, лет | 14 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на датчик натекающего тока ДНТ в виде наклейки
Таблица 4 - Комплектность датчика натекающего тока ДНТ
| Наименование | Обозначение | Кол-во |
| Датчик натекающего тока ДНТ | ЮМП.250.220.002 | 1 шт. |
| Руководство по эксплуатации | ЮМП.250.220.002 РЭ | 1 шт. |
| Формуляр | ЮМП.250.220.002 ФО | 1 шт. |
| Методика поверки | МП 2201 - 0037 - 2017 | 1 шт. |
| - персональный компьютер с установленным программным обеспечением | - | 1 шт. |
| - преобразователь интерфейсов | TA1-USB-01-C | 1 шт. |
| - комплект кабелей в составе: | ||
| - кабель интерфейсный | USB Тип B | 1 шт. |
| - кабель питания; | ЮМП.250.220.002.01 | 1 шт. |
| - сигнальный кабель | ЮМП.250.220.002.02 | 1 шт. |
осуществляется по документу МП 2201 - 0037 - 2017 «Датчик натекающего тока ДНТ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 февраля 2017 г. Основные средства поверки:
калибратор-измеритель Mod. 6430 Keithley (регистрационный № 49633-12), (диапазон
12 7
измерений 110 ^ 110 А, погрешность измерения ±(1,70 - 0,07) %), из состава государственного вторичного эталона единицы силы постоянного тока - ампера ГВЭТ4 - 01 - 2010.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ, с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на прибор.
Сведение о методиках (методах) измерений
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических величин. Общие технические условия ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 10-16 до 30 А Технические условия 250.220.002 ТУ
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
