| Номер в госреестре | 67170-17 |
| Наименование СИ | Флюксметры |
| Обозначение типа СИ | В2 |
| Изготовитель | "MAGMESS Magnet-Messtechnik Jurgen Ballanyi e.K.", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Флюксметры В2 (далее - флюксметры) предназначены для измерения магнитного
потока.
Принцип действия флюксметров основан на интегрировании ЭДС, поступающей на их вход. При подключении ко входу флюксметров в качестве источника ЭДС измерительной катушки, флюксметры измеряют магнитный поток, интегрируя напряжение, индуцированное в измерительной катушке, при изменении этого магнитного потока.
Конструктивно флюксметры выполнены в виде электронного блока, на передней панели которого размещены основные органы управления и цифровой индикатор, а на задней панели размещены дополнительные органы управления, разъемы и гнездо предохранителя.
Индикация результата измерений осуществляется в Веберах с учетом разрешающей способности выбранного предела измерений (показаний).

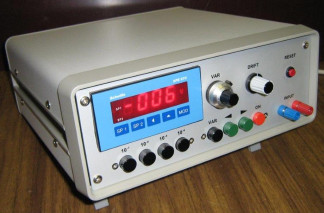

Общий вид флюксметров, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рис.1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений магнитного потока, Вб | ±1999 10-6 |
| Диапазон показаний магнитного потока, Вб | ±1999 10-4 |
| Разрешающая способность на пределах, Вб: | -7 |
| 1999-10 | 110 |
| 1999-10 | -6 110 |
| 1999-10 | 110 -4 -4 |
| 1999-10 | 110 |
| Пределы допускаемой систематической составляющей абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений до 100 Ом): -7 | -6 |
| на пределе измерений 1999-10 , Вб | ±210 -6 |
| на пределе измерений 1999-10 , Вб | ±2010 |
| СКО случайной составляющей абсолютной погрешности измерений магнитного потока (при доверительной вероятности 0,95), не более: -7 | -6 |
| на пределе измерений 1999-10 , Вб | 0,510 -6 |
| на пределе измерений 1999-10 , Вб | 510 |
| Пределы допускаемой абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений | |
| до 100 Ом) на пределе измерений 1999-10 , обусловленные дрейфом нуля флюксметра за фиксированное время, Вб: | |
| за 10 с | ±1,010 |
| за 20 с | ±2,0 10-6 |
| за 40 с | ±3,510 |
| за 40 с | ±5,010 |
| за 60 с | ±8,010 |
| за 120 с | ±30,010-6 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±0,5 |
| Потребляемая мощность, Вт, не более | 5 |
| Диапазон напряжений на аналоговом выходе на всех пределах, В | ±199,9-10-3 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 110 |
| - ширина | 265 |
| - длина | 260 |
| Масса, кг, не более | 2,7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 5000 |
наносится на переднюю панель флюксметров с помощью штампа и на титульные листы паспортов и руководств по эксплуатации - типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Флюксметр В2 | 1 | |
| Сетевой шнур | 1 | |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | МП-206-026-2016 | 1 |
осуществляется по документу МП-206-026-2016 «Флюксметр В2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 декабря 2016 г.
Основные средства поверки:
Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011 зав. № 01; диапазон
магнитного потока 5 10-6 - 3 10-2 Вб, СКО 110-2 - 10-6, НСП 110-3 - 4,3 10-5, постоянная по
магнитному потоку 1 10-4 - 1 10-2 Вб/А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых флюксметров с требуемой точностью.
Знак поверки наносится на переднюю панель флюксметров, как показано на рис. 1, и (или) в свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы MAGMESS Magnet-Messtechnik Jurgen Ballanyi e.K, Германия.
| Зарегистрировано поверок | 25 |
| Поверителей | 1 |
| Актуальность данных | 24.10.2025 |
