| Номер в госреестре | 67150-17 |
| Наименование СИ | Машина испытательная |
| Обозначение типа СИ | ZDM 30 |
| Изготовитель | "VEB Werkzeugmaschinenkombinat "Fritz Heckert", ГДР |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная ZDM 30 предназначена для измерений силы при испытаниях образцов из металла (прутки, листы, трубы и пр.) и неметаллических материалов (пластмасса, фанера, кожа и пр.) на растяжение и загиб.
Принцип действия машины испытательной ZDM 30 (далее - машина ZDM 30) заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с постоянной заданной скоростью.
Машина ZDM 30 состоит из нагружающего устройства и пульта оператора, включающего в себя силоизмеритель.
Машина ZDM 30 - двухколонная, вертикальная, с гидравлическим приводом перемещения верхней подвижной траверсы и с механическим приводом перемещения нижней подвижной траверсы.
Испытываемый образец устанавливается в захватах между траверсами.
Нагрузка прикладывается к испытываемому образцу последовательно с датчиком силы, размещаемым на верхней подвижной траверсе. Сила, возникающая при деформировании образца, передается на циферблат силоизмерителя.

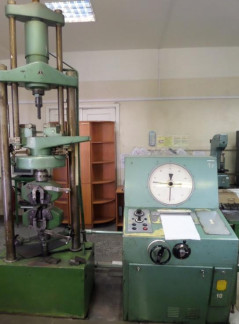

Общий вид машины ZDM 30 приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшая предельная нагрузка | 294 кН (30 тс) |
| Число шкал (поясов) нагрузок | 3 |
| Предельное значение шкалы (пояса) нагрузок: Шкала «А» Шкала «В» Шкала «С» | 58,8 кН (6 тс) 147 кН (15 тс) 294 кН (30 тс) |
| Цена деления силоизмерителя: Шкала «А» Шкала «В» Шкала «С» | 196 Н (0,02 тс) 490 Н (0,05 тс) 980 Н (0,1 тс) |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1,0 |
| Максимальная скорость перемещения подвижной траверсы, мм/мин | 100±1 |
| Расстояние между захватами при растяжении, мм, не более | 400 |
| Расстояние между опорными плитами при испытании на сжатие, мм, не более | 150 |
| Расстояние между опорами при испытании на загиб, мм, не более | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение, В | 380±38 |
| - частота, Гц | 50±2 |
| Потребляемая мощность, кВт, не более | 2,0 |
| Г абаритные размеры машины ZDM 30, мм, не более | |
| - высота | 3000 |
| - ширина | 2200 |
| - длина | 1100 |
| Масса, кг, не более | 2500 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 18 до + 25 |
| - относительная влажность воздуха, %, не более | 80 |
| Срок службы, лет, не менее | 15 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машина испытательная ZDM 30 в том числе: -нагружающее устройство; -пульт управления, включающий в себя силоизмеритель. Паспорт Машина испытательная ZDM 30 ГСИ. Машина испытательная ZDM 30. Методика поверки | 4271.002.00186619.2016 ПС МП 213-261-2016 | 1 шт. 1 экз. 1 экз. |
осуществляется по документу МП 213-261-2016 «ГСИ. Машина испытательная ZDM 30. Методика поверки», утвержденному ФГУП «УНИИМ» 24 ноября 2016 г.
Основное средство поверки:
- эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 (динамометры электронные, диапазон измерений до 294 кН, пределы допускаемой относительной погрешности ±0,24 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ISO 6892-1:2009 Материалы металлические. Испытания на растяжение. Часть 1. Метод испытания при комнатной температуре;
ГОСТ 1497-84 Металлы. Методы испытаний на растяжение;
ГОСТ 3728-78 Трубы. Метод испытания на загиб;
ГОСТ 10006-80 Трубы металлические. Метод испытания на растяжение.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы. ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
Техническая документация VEB Werkzeugmaschinenkombinat «Fritz Heckert», ГДР.
