| Номер в госреестре | 67126-17 |
| Наименование СИ | Резисторы опорные |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им.Д.И.Менделеева"), г. Санкт-Петербург. |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Резисторы опорные предназначены для хранения и воспроизведения единицы электрического сопротивления при частоте 1000 Гц.
Принцип действия резисторов опорных основан на воспроизведении значений электрического сопротивления 1, 100 Ом и 1 кОм с помощью герметизированных резистивных элементов, обладающих предельно низкой эффективной индуктивностью.
Резисторы опорные выполнены в унифицированном корпусе. На корпусе размещены четыре коаксиальных разъема для подключения по четырехпарной (4ТР) схеме.
Внешний вид резисторов опорных представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Внешний вид резисторов опорных

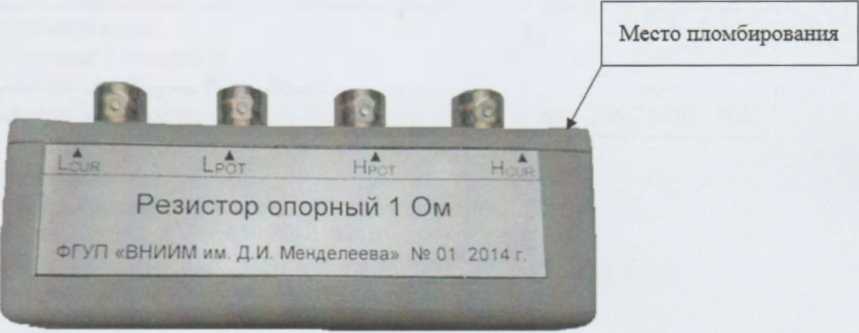

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения электрического сопротивления. Ом | 1, 100, 1000 |
| Рабочая частота. Гц | 1000 |
| Предел допускаемого относительного среднеквадратического отклонения результатов измерений электрического сопротивления на постоянном токе | 81 О'6 |
| Пределы допускаемого частотного отклонения относительно значения на постоянном токе | ±210‘5 |
| Температурный коэффициент электрического сопротивления. К'1, не более | ±610'5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Масса, кг, не более | 0,15 |
| Габаритные размеры (ВхДхШ). мм. не более | 45x40x95 |
| Нормальные условия эксплуатации: Температура окружающего воздуха. °C Относительная влажность воздуха. %, нс более Атмосферное давление. кПа (мм рт. ст.) | 20.0±0,5 80 84- 106.7(630- 800) |
| Рабочие условия эксплуатации: Температура окружающего воздуха, °C Относительная влажность воздуха, %, не более Атмосферное давление, кПа (мм рт. ст.) | 20±5 80 84- 106.7(630- 800) |
наносится типографским способом на ти гульный лист паспорта.
Таблица 3
| Наименование | Обозначение | Количество |
| Резистор опорный 1 Ом | 1 шт. | |
| Резистор опорный 100 Ом | 1 шт. | |
| Резистор опорный 1000 Ом | 1 шт. | |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные.
Методика поверки».
Основные средства поверки:
Мост-компаратор постоянного тока для измерения электрического сопротивления автоматический (per. № 61103-15);
Меры электрического сопротивления однозначные РЗОЗО (per. № 18445-99; 8238-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резисторов опорных с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
Сведении о методиках (методах) измерений приведены в эксплуагационной документации.
ГОСТ 8.237-2003 ГСИ. Меры электрического сопротивления однозначные. Методика поверки
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия
