| Номер в госреестре | 67111-17 |
| Наименование СИ | Приборы цифровые электроизмерительные |
| Обозначение типа СИ | ЭЛИЗ ENTEL |
| Изготовитель | ООО "Завод инновационных технологий" (ЗИТ), пос.Молодежный |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы цифровые электроизмерительные ЭЛИЗ ENTEL (далее - приборы) предназначены для измерения, отображения и передачи по цифровым интерфейсам параметров электрических величин в трехфазных электрических сетях переменного тока промышленной частоты, а также цепях постоянного тока.
Принцип действия приборов основан на аналогово-цифровом преобразовании мгновенных значений входных аналоговых сигналов напряжений и токов, обработке, фильтрации, накоплении измерительной информации и последующем расчете параметров электрической сети.
Приборы позволяют измерять и вычислять:
- фазное и междуфазное (линейное) напряжение, фазный ток, частоту;
- фазную и трехфазную мощность (активную, реактивную, полную);
- коэффициенты мощности;
- коэффициенты гармонических искажений напряжения и тока (THD);
- активную и реактивную энергии в прямом и обратном направлениях;
- напряжение и силу постоянного тока.
Результаты измерений, файлы зарегистрированных аварийных событий с меткой времени передаются в информационную сеть по интерфейсу RS-485. Также измеренные параметры отображаются на семисегментных светодиодных индикаторах приборов.
Приборы могут подключаться к электрической сети как непосредственно, так и через трансформаторы напряжения и тока.
Конфигурация приборов осуществляется через интерфейс RS-485 с помощью специализированного программного обеспечения (ПО) «ПО измерителя ЭЛИЗ».
Основные узлы приборов: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, микропроцессор, запоминающее устройство, блок интерфейсов, блок питания.
Приборы ЭЛИЗ ENTEL выпускаются в ряде типоисполнений в зависимости от назначения, вида напряжения/тока, числа индикаторов.
У приборов в исполнении А (прибор измерительный с индикацией) на лицевой панели расположены индикаторы и кнопки управления. На тыльной панели расположены клеммы подключения.
Приборы в исполнении П (преобразователи) аналогичны по функциям приборам исполнения А, но не имеют органов индикации. Клеммы подключения расположены на лицевой панели.
Конструктивно приборы выполнены в корпусе из пластика для щитового монтажа или для монтажа на DIN-рейку.
Информация об исполнении прибора содержится в коде полного условного обозначения, приведенного в таблице 1.

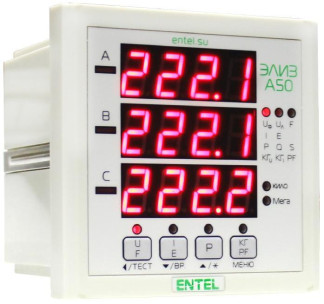

Общий вид приборов представлен на рисунках 1 - 5. Обозначение места нанесения знака поверки представлено на рисунках 1 и 5.
Для предотвращения несанкционированного доступа приборы пломбируются специальными этикетками, разрушающимися при вскрытии корпуса.
Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 5.
| ЭЛИЗ | Исполнение прибора Х | Код типа прибора Х | Код вида тока Х | Код типа индикатора Х* |
| Электронный измеритель производства ООО «ЗИТ» | А - прибор измерительный с индикацией; П - преобразователь измерительный | 1 - вольтметр; 2 - амперметр; 3 - частотомер; 4 - измеритель мощности 5 - измеритель многофункциональный | 0 - переменного тока; 1 - постоянного тока | 1 - однострочный индикатор; 3 - трехстрочный индикатор |
| Примечание * - только для исполнения А | ||||
ENTi
Место
пломбирования
1В|19|20~
^2|23|24|
| ином Диапазон | Ihom | Fhom |
| 380В 1 0-460В | 5A 50Hz |
| Питание: 120-370 VDC: 85-264 VAC | |
| L | N | X | N | L | —i | A | GN3 | B | ||
| 1 | 2 | 3 | 4 | 5 | Б | 7 | 8_ 3 | 10 | 11 | 12 |
* *ф & щ- Ы 4. 4 > ^ ^ '"*
| L1 | 12 | LSI N | |
| 13 | 14 | 15 116 | T711B |
| la' | la | lb' bjie" le |
| 19 12D | 21 22[23 21 |
ENTEL
т
ЭЛИЗ П50
ттп;
| A | cmc| E | ||
| 7 | 8 9 | 10 | 11J12 |
с ENTEL
' ЗПИЗ П50
отсутствует.
Характеристики приборов и номинальные значения измеряемых величин приведены в таблицах 2, 3.
Таблица 2 - Характеристики приборов
| Наименование характеристики | Значение |
| ЭЛИЗ ENTEL АХ0, ПХ0 | |
| Схема подключения к электрической сети | 3-фазная 3-проводная или 3-фазная 4-проводная |
| Количество входов для измерения силы переменного тока, шт. | 3 |
| Количество входов для измерения напряжения переменного тока, шт. | 4 |
| Номинальное значение силы переменного тока !ном, А | 5 |
| Номинальное линейное Цл.ном (фазное Uф.ном) напряжение, В | 100 (57,7), 220(127,01), 380 (220) |
| Диапазон измерений коэффициента мощности, cos9 | от -1 до +1 |
| Диапазон измерений частот напряжения и тока, Гц | от 40 до 60 |
| ЭЛИЗ ENTEL АХ1, ПХ1 | |
| Номинальное значение силы переменного тока !ном, А | 5 |
| Номинальное напряжение Uном, В | 1; 2; 5; 10; 20; 50; 100; 150; 200; 250; 300; 500 |
Таблица 3 - Номинальные значения измеряемых величин
| Наименование характеристики | Значение | |||
| ЭЛИЗ АХ0, ПХ0 | ЭЛИЗ АХ1, ПХ1 | |||
| 3-фазная 3-проводная схема подключения | 3-фазная 4-проводная схема подключения | |||
| Номинальное напряжение Uном | фазное | - | ^.ном | Uном |
| линейное | Цл.ном | Цл.ном | ||
| Наименование характеристики | Значение | |||
| ЭЛИЗ АХ0, ПХ0 | ЭЛИЗ АХ1, ПХ1 | |||
| 3-фазная 3-проводная схема подключения | 3-фазная 4-проводная схема подключения | |||
| Номинальное значение силы переменного тока, 1ном | 1ном | !ном | ||
| Номинальная мощность активная Рном, реактивная Qном, полная Бном | фазная | - | Uф.ном•Iном | - |
| суммарная | Vз•Uл.ном•Iном | 3•Uф.ном•Iном | ||
| Номинальное значение коэффициента мощности | - | ^фном = 1 | - | |
Таблица 4 - Метрологические характеристики приборов для сетей переменного тока
| Измеряемая физическая величина | Диапазон измерений (нормальная область значений) | Пределы допускаемой основной погрешности измерений | |
| Действующее значение линейного или фазного напряжения, В | от 45 до 460 | ±0,2 % (у) | |
| Действующее значение силы переменного (фазного) тока, А | от 0,05 до 6 | ±0,2 % (y) | |
| Активная мощность фазная, суммарная активная мощность, Вт | от 45 до 460 В и от 0,05 до 6 А | ° 0 II ф | ±0,5 % (y) |
| Реактивная мощность фазная, суммарная реактивная мощность, вар | от 45 до 460 В и от 0,05 до 6 А | ° 0 II ф | |
| Полная мощность фазная, суммарная полная мощность, В-А | от 45 до 460 В и от 0,05 до 6 А | о 0 II ф | |
| Коэффициент мощности по фазе, суммарный коэффициент мощности | от 45 до 460 В и от 0,05 до 6 А | ±0,5 % (y) | |
| Частота напряжения и тока, Гц | от 40 до 60 | ±0,01 Гц (А) | |
| Примечания 1. ф - фазовый угол между напряжением и током, градусов. Для активной мощности фазовый угол равен 0° (cosф = 1), для реактивной мощности 90° ^тф = 1); 2. у - приведенная погрешность; 3. А - абсолютная погрешность; 4. За нормирующие значения при определении приведенной погрешности принимаются номинальные значения измеряемых физических величин, приведенные в таблицах 2 и 3 | |||
Таблица 5 - Метрологические характеристики приборов для сетей постоянного тока
| Измеряемая физическая величина | Диапазон измерений | Пределы допускаемой основной погрешности измерений |
| Напряжение постоянного тока, В | от 0 до 500 | ±0,2 % (y) |
| Сила постоянного тока, А | от 0,05 до 5 | ±0,2 % (y) |
| Примечания 1. y - приведенная погрешность; 2. За нормирующие значения при определении приведенной погрешности принимаются номинальные значения измеряемых физических величин, приведенные в таблицах 2 и 3 | ||
| Влияющий фактор | Пределы допускаемой дополнительной погрешности | ||||
| Напряжение и сила постоянного тока | Действующие значения фазных и линейных напряжений и фазного тока | Мощность активная, реактивная, полная (фазная и суммарная) | Коэффициент мощности (по фазе и суммарный) | Частота | |
| Отклонение температуры окружающего воздуха от нормальной (20±5) °С в пределах рабочего диапазона | ±0,2 %/10 °С | ±0,2 %/10 °С | ±0,5 %/10 °С | ±0,005 Гц/ 10 °С | |
| Повышенная влажность 95 % при температуре +25 °С | ±0,2 % | ±0,2 % | ±0,5 % | ±0,005 Гц | |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 85 до 264 от 47 до 53 от 120 до 370 |
| Габаритные размеры, мм, (ширинахвысотах глубина) | 96х96х97,5 |
| Масса, кг | 0,3 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 до 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -40 до +55 до 90 при +30 °С без конденсации |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 150000 |
наносится на лицевую панель приборов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор цифровой электроизмерительный ЭЛИЗ ENTEL (типоисполнение по заказу) | МРКЕ.411618.001 | 1 шт. |
| Паспорт | МРКЕ.411618.001 ПС | 1 экз. |
| Руководство по эксплуатации | МРКЕ.411618.001 РЭ | 1 экз. |
| Методика поверки | МРКЕ.411618.001 МП | 1 экз. |
| Монтажный комплект | - | 1 шт. |
| Упаковка | - | 1 шт. |
осуществляется по документу МРКЕ.411618.001 МП «Приборы цифровые электроизмерительные ЭЛИЗ ENTEL», утвержденному ООО «ИЦРМ» 06.02.2017 г.
Основные средства поверки: калибратор переменного тока Ресурс-К2М (рег. № 31319-12); калибратор многофункциональный Fluke 5520A (рег. № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к приборам цифровым электроизмерительным ЭЛИЗ ENTEL
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
