| Номер в госреестре | 67100-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные конструкции цилиндрической формы с днищем и крышей.
Цилиндрическая стенка резервуаров включает в себя:
- четыре цельносварных поясов полистовой сборки (РВС-200, РВС-1000);
- шесть цельносварных поясов полистовой сборки (РВС-400);
- восемь цельносварных поясов полистовой сборки (РВС-2000, РВС-3000).
Листы изготовлены из стали марки 09Г2С.
Фундамент резервуара: песчаный грунт, гидрофобный слой.
Резервуары стальные вертикальные цилиндрические РВС-200 (№ 1, 7, 8, 13, 14, 15, 16), РВС-400 (№ 2), РВС-1000 (№2 18), РВС-2000 (№2 10, 11, 12, 20), РВС-3000 (3, 4, 5, 6, 19) расположены на территории нефтебазы «Белогорская нефтебаза» АО «Саханефтегазсбыт», Республика Саха, (Якутия), Абыйский район, п. Белая Гора, ул. Ефимова, 23.

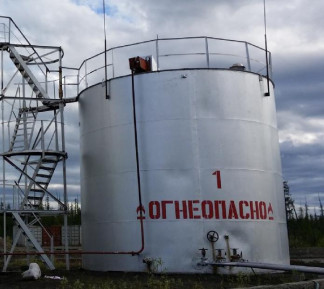

Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4, 5
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | ||||
| РВС-200 | РВС-400 | РВС-1000 | РВС-2000 | РВС-3000 | |
| Номер резе | рвуара | ||||
| 1 7 8 13 14 15 16 | 2 | 18 | 10 11 12 20 | 3 4 5 6 19 | |
| Номинальная вместимость, м3 | 200 | 400 | 1000 | 2000 | 3000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 | ||||
Таблица 2 - Технические характеристики
| Наименование параметра | Значение | ||||
| РВС-200 | РВС-400 | РВС-1000 | РВС-2000 | РВС-3000 | |
| Номер резервуара | |||||
| 1 7 8 13 14 15 16 | 2 | 18 | 10 11 12 20 | 3 4 5 6 19 | |
| Средний срок службы, лет, не менее | 30 | ||||
| Условия эксплуатации: | |||||
| Температура окружающего воздуха, °С | -40 до +40 | ||||
| Атмосферное давление, кПа | от 84,0 до 106,7 | ||||
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество шт. |
| Резервуар стальной вертикальный цилиндрический. | РВС-200 | 7 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-200. Паспорт. | - | 7 экз. |
| Г радуировочная таблица | - | 7 экз. |
| Резервуар стальной вертикальный цилиндрический. | РВС-400 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-400. Паспорт. | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз |
| Резервуар стальной вертикальный цилиндрический. | РВС-1000 | 1 |
| Резервуар стальной вертикальный цилиндрический РВС-1000. Паспорт. | - | 1 экз |
| Г радуировочная таблица | - | 1 экз |
| Резервуар стальной вертикальный цилиндрический. | РВС-2000 | 4 |
| Резервуар стальной вертикальный цилиндрический РВС-2000. Паспорт. | 4 экз | |
| Г радуировочная таблица | 4 экз | |
| Резервуар стальной вертикальный цилиндрический. | РВС-3000 | 5 |
| Резервуар стальной вертикальный цилиндрический РВС-3000. Паспорт. | - | 5 экз |
| Г радуировочная таблица | - | 5 экз |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер ФИФ 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер ФИФ 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер ФИФ 21702-01);
- нивелир электронный SDL30 (регистрационный номер ФИФ 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;
РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации.
