Спектрометры рентгенофлуоресцентные ARL Perform’X, 67084-17

Назначение

Спектрометры рентгенофлуоресцентные ARL Perform’X (далее по тексту - спектрометры) предназначены для измерения содержания элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.

Описание

Принцип действия спектрометров основан на методе рентгеновской флуоресценции. Возбужденное в образце вторичное (характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости). В результате дифракции на кристалле излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой концентрации элементов.

Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, диспергирующией системы, приемника вторичного излучения и электронных блоков.

В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка. В зависимости от мощности рентгеновской трубки спектрометры выпускаются в трех исполнениях: ARL Perform’X 1500, ARL Perform’X 2500, ARL Perform’X 4200. Цифра после основного названия обозначает мощность рентгеновской трубки, выраженную в Вт. В диспергирующей системе спектрометра установлен 9-ти позиционный сменщик кристаллов. Выбор кристаллов зависит от круга интересующих элементов (от бериллия до америция). В спектрометре установлены два детектора - проточный пропорциональный счетчик (FPC - детектор) и сцинтилляционный счетчик (SC - детектор). Сигналы с детекторов обрабатывается амплитудным анализатором.

Спектрометр позволяет проводить точечный анализ образцов пучком диаметром от 0,5 до 1,5 мм с шагом 0,1 мм и строить карту распределения элементов по поверхности образца (локальный анализ образцов и картирование).

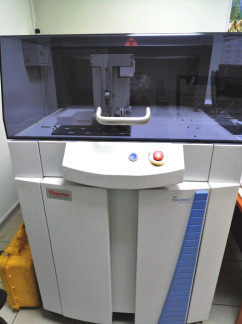

Для анализа жидких проб и свободных порошков спектрометр снабжен системой гелиевой продувки камеры для образцов, а для анализа легких элементов в твердых образцах -вакуумной системой. Для подачи образцов в зону анализа спектрометр оснащен XY- автосемплером. Конструктивно спектрометр выполнен в виде напольного прибора.
