| Номер в госреестре | 67054-17 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | АО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - резервуар) предназначен для измерения объема и хранения нефти и нефтепродуктов.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра со стационарной крышей, приемораздаточными устройствами и люками.
Стенка и днище резервуара состоит из полотнищ, которые транспортируются к месту строительства, свернутыми в рулоны. При изготовлении полотнищ соединение листов выполняется встык двухсторонней автоматической сваркой под слоем флюса.
Крыша резервуара - в виде ребристо-кольцевого купола собирается из укрупненных щитов. Между собой щиты соединяются путем сварки внахлест.
Опорное кольцо, установленное на стенке резервуара, служит для восприятия распора купола и ветровой нагрузки со стенки резервуара, кольцо состоит из отдельных монтажных элементов. Щиты покрытия и элементы опорного кольца изготавливаются в кондукторах.
Резервуар снабжен лестницей, кольцевыми площадками обслуживания и трапом ведущим к центру крыши.

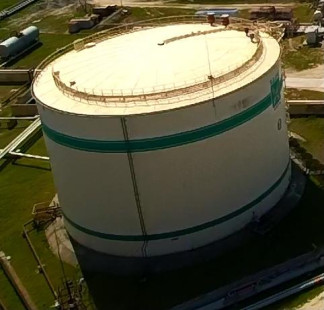

Общий вид резервуара представлен на рисунке 1.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - диаметр | 28000 |
| - высота | 18000 |
| Масса, т, не более | 188,87 |
| Температура окружающей среды, оС | от -30 до +50 |
наносят на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-10000 | 1 шт. |
| Паспорт | - | 1 шт. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2К регистрационный номер в 46391-11, номинальная длина шкалы - 20 м, допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)), где L- число полных и неполных метров в отрезке;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г регистрационный номер в 46391-11, номинальная длина шкалы - 20 м, допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)), где L- число полных и неполных метров в отрезке;
- штангенциркуль ТТТЦ-ТТ регистрационный номер в 22088-01, диапазон измерения от 0 до 250 мм; предел допускаемой погрешности 0,1 мм;
- толщиномер ультразвуковой А1207 регистрационный номер в 21702-01, диапазон измерения толщины от 0,8 до 30,0 мм; пределы допускаемой абсолютной погрешности ±(0,005X^0,1), где Х- измеряемая толщина.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров.
отсутствуют.
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 Резервуары стальные вертикальные цилиндрические. Методика поверки ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ПБ 03-605-03 Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов
