| Номер в госреестре | 66966-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | SFBT50-B |
| Изготовитель | "KIMO Instruments", Франция |
| Год регистрации | 2017 |
| Срок свидетельства | 21.03.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобпразователи сопротивления платиновые SFBT50-B предназначены для измерения температуры жидкостей и газов.
Принцип действия ТСП основан на известной зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры измеряемой среды.
ТСП состоит из ЧЭ и внутренних соединительных проводов, помещенных в герметичный защитный корпус, состоящий из гильзы (нержавеющая сталь) и тефлонового кабеля.
ТСП выпускается в следующих модификациях:
| SFBT50-B | - | X |
| ЧЭ Pt100 | ||
| Класса точности B | ||
| (3) - трехпроводная схема | ||
| (4) - четырехпроводная схема | ||
тефлоновый кабель (T)
Доступ к ЧЭ не возможен без разрушения защитной гильзы.

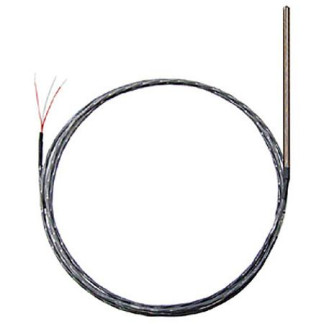

Общий вид ТСП представлен на рисунке 1.
Конструкция ТСП исключает возможность несанкционированного доступа к внутренним элементам.
наличие изогнутой пружины (R)
длинна датчика, мм (50, 100, 150, 200)
диаметр датчика, мм (4, 6)
длинная кабеля, м (1, 2, 3, 4)
(далее - ТСП)
T
X
X
X
X
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| У словное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009/МЭК 60571 | Pt100 |
| Температурный коэффициент ТСП, а °С-1 | 0,00385 |
| Номинальное значение сопротивление ТСП при 0 °С, Ом | 100 |
| Диапазон измерений, °С | от -80 до +50 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60571 | B |
| Допуск по ГОСТ 6651-2009/МЭК 60571 | ±(0,3+0,005 t *) |
| Минимальная глубина погружения, % | 80 |
| Время термической реакции, с, не более | 30 |
| Максимальный измерительный ток, мА | 1,0 |
| * - t - значение измеряемой температуры, °С | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая температура окружающей среды, °С | от -20 до +80 |
| Электрическое сопротивление изоляции ТСП при температуре от 15 до 25 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
| Габаритные размеры, мм: - диаметр ЧЭ: - длинна ЧЭ: - длинна кабеля, не более: | 4 или 6 от 50 до 200 4000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта
Таблица 3 - Комплектность ТСП
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления платиновый | SFBT50-B-X-T-X-X-X-X | 1 шт. |
| Паспорт | 1 шт. |
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1.1, регистрационный номер в Федеральном информационном фонде (далее - рег. №) 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009, термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. №50256-12;
- измеритель температуры многоканальный прецизионный МИТ 8-10М, рег. № 19736-11. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТСП с требуемой точностью.
Знак поверки наносится в паспорт и/или в бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым SFBT50-B
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
