| Номер в госреестре | 66933-17 |
| Наименование СИ | Меры шероховатости эталонные |
| Обозначение типа СИ | ПРО-10 |
| Изготовитель | АО "Завод ПРОТОН", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры шероховатости эталонные ПРО-10 предназначены для передачи размера единицы длины в области измерений параметров шероховатости Ra, Rz и RSm и проведения поверки (калибровки) приборов, измеряющих параметры шероховатости, а также контурографов и микроскопов.
Меры шероховатости эталонные ПРО-10 представляют собой кремниевые пластинки, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Для защиты от влияния атмосферы поверхность пластинок закрыта тонкой пленкой нитрида кремния. Для устойчивости в работе пластинки вклеены в основание.

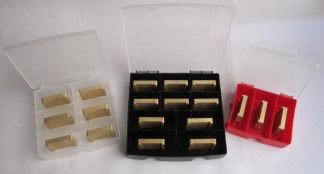

По заказу меры могут поставляться поштучно или наборами с необходимым количеством
штук.
отсутствует.
ПРО-10
Таблица 1 - Метрологические и технические характеристики мер шероховатости эталонных
| Наименование характеристики | Значение |
| Диапазон номинальных значений параметра Ra, мкм | от 0,001 до 400 |
| Диапазон номинальных значений параметра Rz, мкм | от 0,002 до 1000 |
| Диапазон номинальных значений параметра RSm, мкм | от 1,0 до 8000 |
| Предел допускаемой относительной погрешности воспроизведения параметра Ra (Д0), % | от 12 до 0,1* |
| Предел допускаемого относительного среднеквадратического отклонения параметра RSm (СКО), % | 5 |
| Габаритные размеры меры, мм, не менее | |
| - длина | 10 |
| - ширина | 10 |
| - толщина | 2 |
| Размер рабочей области меры, мм, не менее | |
| - длина; | 5 |
| - ширина | 5 |
| Масса меры, г, не более | 120 |
| Нормальная область значений температур, °С | От +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
*Разряд мере присваивается в соответствии с ГОСТ 8.296-2015 при первичной поверке в зависимости от действительного значения погрешности.
Примечание: На мерах шероховатости эталонных ПРО-10 могут быть определены и другие высотные и шаговые параметры.
наносится на титульный лист паспорта мер методом печати.
Таблица 2
| Наименование | Количество |
| Мера шероховатости эталонная ПРО-10 | по заказу |
| Футляр (на комплект мер) | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 203-9-2016 | 1 экз. |
осуществляется по документу МП 203-9-2016 «Меры шероховатости эталонные ПРО-10. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 сентября 2016 года.
Основное средство поверки: ГЭТ 113-2014 Государственный первичный специальный эталон единицы длины в области измерений параметров шероховатости Rmax, Rz, Ra.
Допускается применять аналогичные средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 8.296-2015 ГСИ. Государственный первичный специальный эталон и государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz и Ra в диапазоне от 0,001 до 3000 мкм
ТУ 3932-004-70281271-2016 Меры шероховатости эталонные ПРО-10. Технические условия
| Зарегистрировано поверок | 1547 |
| Поверителей | 6 |
| Актуальность данных | 08.12.2024 |
