| Номер в госреестре | 66924-17 |
| Наименование СИ | Весы товарные встроенные |
| Обозначение типа СИ | SUNDCO H |
| Изготовитель | "Danieli & C. Officine Meccaniche S.p.A." (Danieli & C), Италия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы товарные встроенные SUNDCO H (далее весы) предназначены для измерения массы бунтов стальной катанки в статическом режиме.
Принцип действия весов товарных встроенных SUNDCO H основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков в аналоговой форме передаются на вторичный преобразователь (терминал), и результат взвешивания в единицах массы отображается на дисплее последнего.
Весы товарные встроенные SUNDCO H состоят из грузоприемного устройства (ГПУ), включающего одну грузоприемную платформу, кабели связи и питания и вторичного измерительного преобразователя (терминала). ГПУ включает в себя датчики весоизмерительные тензорезисторные 0745А (Mettler-Toledo (Changzhou) Precision Instrument Ltd, Китай, Госреестр № 55379-13). В качестве вторичного измерительного преобразователя используется терминал IND 331 (Mettler-Toledo (Changzhou) Precision Instrument Ltd, Китай). На передней панели терминала расположены дисплей, показывающий результат измерения массы, и кнопки управления процессом взвешивания.
Весы товарные встроенные SUNDCO H снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки на нуль полуавтоматическое (T.2.7.2.2);
- устройство слежения за нулем (T.2.7.3);
- устройство тарирования (T.2.7.4).
Весы товарные встроенные SUNDCO H применяются на конвейерной линии ООО «АЭМЗ» для отгрузки готовой продукции.

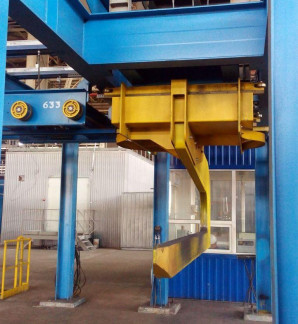

Общий вид весов и составных элементов представлены на рисунках 1 -3.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам, данным измерений и законодательно контролируемым параметрам обеспечивается наличием системы паролей ограничивающих доступ к соответствующим меню программного обеспечения.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «средний». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО).
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IND331 |
| Номер версии (идентификационный номер) ПО | 2.07 |
| Цифровой идентификатор ПО | - |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | средний (III) |
| Максимальная нагрузка (Мах), кг | 3000 |
| Минимальная нагрузка (Мт), кг | 20 |
| Действительная цена деления (d) | 1 |
| Поверочный интервал весов (е) | 1 |
| Число поверочных интервалов (n) | 3000 |
| Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) в единицах поверочного интервала весов (е) | |
| от Min до 500е включ. | ±0,5 (1,0) |
| св. 500е до 2000е включ. | ±1,0 (2,0) |
| св. 2000е до Max включ. | ±1,5 (3,0) |
| Пределы погрешности устройства установки нуля, в единицах цены поверочного деления (е) | ±0,25е |
| Реагирование, в единицах поверочного интервала весов (е) | 1,4е |
| Невозврат к нулю, в единицах поверочного интервала весов (е) | ±0,5е |
| Количество датчиков весоизмерительных | 4 |
| Предельные значения температуры, °С | от -10 до +40 |
| Параметры электропитания: | |
| - напряжение питания, В | от 187 до 242 |
| - частота питающей сети, Гц | от 49 до 51 |
| Потребляемая мощность, В А, не более | 20 |
| Вероятность безотказной работы за 2000 часов | 0,92 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист технической документации завода-изготовителя методом типографской печати.
Таблица 3 - Комплектность весов товарных встроенных SUNDCO H
| Наименование | Обозначение | Количество |
| Весы товарные встроенные | SUNDCOH | 1 шт. |
| Эксплуатационная документация | - | 1 экз. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА Методика поверки).
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в эксплуатационной документации на терминал IND 331.
Основные средства поверки: гири класса точности М1 или М1-2 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов точности E1, E2, F1, F2, M1, M1-2, M2, M2-3, и M3. Часть 1. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки и оттиска поверительного клейма наносится на свидетельство
о поверке.
приведены в эксплуатационной документации.
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация Danieli & C. Officine Meccaniche S.p.A., Италия
