| Номер в госреестре | 66864-17 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | АО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар стальной вертикальный цилиндрический РВС-10000 (далее резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на измерении объема нефти и нефтепродуктов методом измерения уровня налива нефти и нефтепродуктов и по результату измерения уровня определение объема нефти и нефтепродуктов по градуировочной таблице.
Резервуар стальной вертикальный цилиндрический РВС-10000 представляет собой металлический сосуд в форме вертикального цилиндра со стационарной кровлей. Кровля резервуара цельносварная коническая, состоящая из стальных сегментов конусообразной формы. Цилиндрическая стенка резервуара включает в себя двенадцать цельносварных поясов полистовой сборки. Днище резервуара цельносварное полистовой сборки из стали. Резервуар снабжен лестницами для доступа на крышу. На боковых стенках и крыше резервуара предусмотрены люки для обслуживания резервуара.

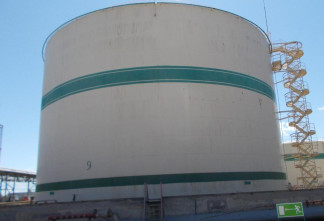

Общий вид резервуара представлен на рисунке 1. Пломбировка резервуара не предусмотрена.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погреш | ±0,1 |
| ности определения вместимости, % | |
| Габаритные размеры: | |
| - внутренний диаметр, мм; | 28000 |
| - высота цилиндрической части, мм; | 18000 |
| Условия эксплуатации: | |
| - диапазон рабочих температур, °С; | от -21 до +54 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, не менее, лет | 20 |
наносится на титульный лист паспорта методом типографской печати. Комплектность средства измерений
Таблица 2 - Комплектность резервуара стального вертикального цилиндрического РВС-10000
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-10000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная с грузом 2-го класса точности Р30У2Г (Регистрационный номер 55464-13);
- рулетка измерительная 2-го класса точности Р30У2К (Регистрационный номер 55464-13);
- линейка измерительная металлическая 500 мм (Регистрационный номер 96-70);
- нивелир с компенсатором C330 (Регистрационный номер 21986-01);
- толщиномер ультразвуковой ТЭМП-УТ1 (Регистрационный номер 38230-08);
- штангенциркуль ТТТЦ II 0 - 250 (Регистрационный номер 64144-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-10000
ГОСТ 31385-2008 Резервуары вертикальные стальные цилиндрические. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 12.06.2025 |
