| Номер в госреестре | 66798-17 |
| Наименование СИ | Колонки раздаточные сжатого природного газа |
| Обозначение типа СИ | Helix серии 6000 CNG |
| Изготовитель | "Wayne Fueling Systems Sweden AB", Швеция |
| Год регистрации | 2017 |
| Срок свидетельства | 01.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки раздаточные сжатого природного газа Helix серии 6000 CNG предназначены для измерений массы сжатого (компримированного) природного газа по ГОСТ 27577-2000 при заправке автомобильных транспортных средств.
Принцип действия колонок раздаточных сжатого природного газа Helix серии 6000 CNG состоит в следующем: сжатый газ через фильтр и приёмный клапан подаётся в расходомер массовый, из которого через раздаточный рукав с краном поступает в газовый баллон транспортного средства.
Информация о массе сжатого газа, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса отпускаемого сжатого газа, цена за килограмм и стоимость.
Колонки раздаточные сжатого природного газа Helix серии 6000 CNG состоят из: расходомера массового CNGmass (регистрационный номер 37965-14) производства фирмы Endress+Hauser Flowtec AG, Швейцария; электронно-вычислительного устройства OTP-ELT CNG производства фирмы «Wayne Fueling Systems Sweden AB»», Швеция; раздаточного рукава с краном, выдерживающего давление не менее 35 МПа, индикатора.

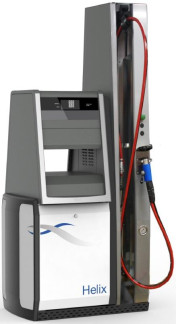

Общий вид колонок раздаточных сжатого природного газа Helix серии 6000 CNG представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение выполняет функции управления клапанами, подсчётом массы отпускаемого сжатого газа, вывод информации о массе отпущенного сжатого газа и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TOS01802 |
| Номер версии (идентификационный номер) ПО | 02X |
| Цифровой идентификатор ПО (контрольная сумма) | 5B43 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон расходов, кг/мин | от 0,8 до 80 |
| Минимальная доза отпуска сжатого газа, кг | 5 |
| Пределы допускаемой относительной погрешности колонки, % | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное давление сжатого газа, МПа | 25 |
| Напряжение электропитания, В | 230 +23 — 34,5 |
| Частота напряжения питания, Гц | 50 |
| Потребляемая мощность, Вт, не более | 200 |
| Масса, кг, не более | 300 |
| Г абаритные размеры, мм, не более | 2050x893x600 |
| Длина раздаточного рукава, м | от 3,5 до 6,0 |
| Маркировка взрывозащиты | II Gb IIA T3 X |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 от 84,0 до 106,7 до 100 |
наносят на маркировочную табличку колонки фотолитографическим способом и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка раздаточная сжатого природного газа | Helix серии 6000 CNG | 1 шт. |
| Руководство пользователя | 1 экз. | |
| Паспорт | 1экз. | |
| Методика поверки | РТ-МП-3546-449-2016 | 1 экз. |
осуществляется по документу РТ-МП-3546-449-2016 «ГСИ. Колонки раздаточные сжатого природного газа Helix серии 6000 CNG. Методика поверки», утверждённому ФБУ «Ростест -Москва» 21.11.2016 г.
Основное средство поверки:
Весы, наибольший предел взвешивания 100 кг, класс средний по ГОСТ OIML R 76-1-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, электронновычислительное устройство OTP-ELT CNG, индикатор и расходомер массовый CNGmass.
приведены в эксплуатационном документе.
Техническая документация фирмы «Wayne Fueling Systems Sweden AB», Швеция.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 08.06.2025 |
