| Номер в госреестре | 66688-17 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | SAURES |
| Изготовитель | ООО "САУРЕС", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных «SAURES» (далее по тексту - УСПД) предназначены для измерения количества импульсов электрического напряжения.
Принцип действия УСПД заключается в измерении количества импульсов электрического напряжения от счётчиков, датчиков и других приборов, с дальнейшей их обработкой и преобразованием в другие физические величины и с последующей передачей в информационные системы.
УСПД представляют собой электронные микропроцессорные устройства, предназначенные для сбора информации о текущих значениях показаний приборов коммерческого и технического учета ресурсов, установленных на объекте учета.
УСПД предназначены для сбора информации с прибора учета ресурсов (холодная/горячая вода, газ, электроэнергия, температура, давление и другое) с импульсным выходом, накоплением ее в архиве с последующей передачей по радиоканалу связи. Для передачи полученных из приборов учета данных используется беспроводной интерфейс 2,4 ГГц. Передача данных в радиоканал осуществляется в соответствии с заложенным алгоритмом, по запросу сервера сбора данных. Изменение параметров УСПД может быть осуществлено дистанционно также посредством радиоканала.
Конструктивно УСПД состоят из функциональной платы, размещенной внутри пластикового корпуса. Подключение приборов учета и сигналов автоматики осуществляется через пружинные клеммные колодки.
В зависимости от требований заказчика УСПД поставляются в разном исполнении (R1, R2, R3, R4, R5). Модели различаются количеством входов и источником питания (от сети переменного тока или от 3-х элементов питания типа АА).

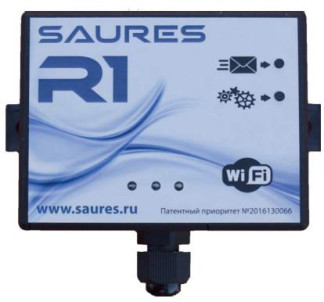

Общий вид УСПД, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
б)
а) без верхней крышки б) с верхней крышкой
Рисунок 1 - Общий вид УСПД, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
УСПД имеют встроенное программное обеспечение (далее по тексту - ПО) представляющее собой микропрограмму, которое реализовано аппаратно и является метрологически значимым. Вклад встроенного ПО в суммарную погрешность УСПД незначителен, так как определяется погрешностью дискретизации (погрешностью аналогоцифрового преобразователя), являющейся ничтожно малой по сравнению с погрешностью УСПД.
Таблица 1 - Характеристики встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SAURES server |
| Номер версии (идентификационный номер ПО) | не ниже 1.5 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики УСПД
| Характеристика | Значение |
| Параметры входных импульсных сигналов: - диапазон амплитудных значений, В - длительность импульсных сигналов, с, не менее - частота следования импульсов, Гц, не более | от 0,5 до 3,0 1,0 0,5 |
| Диапазон измерений количества импульсов | 1 /">32 от 1 до 2 |
| Пределы допускаемой относительной погрешности измерения количества импульсов, % | ±0,1 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 107x87x32 |
| Масса, кг, не более | 0,3 |
| Характеристика | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +10 до +60 |
| - относительная влажность воздуха, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Напряжение питания, В: - от сети постоянного тока, не менее | от 3,6 до 4,5 |
| - от сети переменного тока с частотой 50/60 Гц | от 200 до 240 |
| Средний срок службы, лет, не менее | 14 |
| Средняя наработка на отказ, ч, не менее | 120 000 |
наносится типографским способом на шильд верхней панели УСПД и на титульные листы руководства по эксплуатации и паспорта УСПД.
Комплектность УСПД представлена в таблице 3.
Таблица 3 - Комплектность
| Наименование | Кол-во |
| Устройство сбора и передачи данных «SAURES» | 1 шт. |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Стяжки | 3 шт. |
| Шурупы | 3 шт. |
| Элемент питания типа АА* | 3 шт. |
| Примечание - * - в зависимости от исполнения. | |
осуществляется по документу МП 66688-17 «Устройства сбора и передачи данных «SAURES». Методика», утверждённому ООО «ИЦРМ» 27 октября 2016 г.
Основное средство поверки:
- Генератор сигналов произвольной формы 33120А (регистрационный номер в Федеральном информационном фонде 26209-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ 4222-001-03740855-2016 «Система автоматического учета ресурсов «SAURES». Технические условия. Раздел 1.3»
