| Номер в госреестре | 66557-17 |
| Наименование СИ | Ионозонды автоматизированные цифровые сетевые |
| Обозначение типа СИ | ТОМИОН |
| Изготовитель | ООО "ТОМИОН", г.Томск |
| Год регистрации | 2017 |
| Срок свидетельства | 03.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ионозонды автоматизированные цифровые сетевые «ТОМИОН» (далее - ионозонды «ТОМИОН») предназначены для формирования и измерения времени задержки радиоимпульса.

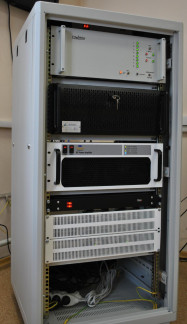

Конструктивно ионозонды «ТОМИОН» выполнены в виде функциональных блоков: вычислительного комплекса (ВК), усилителя мощности (УМ), источника бесперебойного питания (ИБП). ВК представляет собой персональный компьютер с модулями ЦАП и АЦП. УМ конструктивно представляет собой полупроводниковый усилитель мощности, выполняющий функции передатчика (рисунок 1).
Принцип действия ВК заключается в следующем. Высокоскоростной ЦАП формирует импульсный сигнал, форма и частота следования которого управляемы и задаются посредством программного обеспечения ионозонда. Затем сигнал поступает на вход УМ, где производится усиление сигнала до уровня, достаточного (мощность сигнала на входе в передающую антенну, не входящую в состав ионозонда, находится в диапазоне от 0,1 до 4 кВт) для приёма отражённого от ионосферы зондирующего импульса. Излучаемый передающей антенной зондирующий импульс отражается от слоёв ионосферы, расположенных на разных высотах, таким образом принимаемый в дальнейшем импульс содержит информацию о текущем состоянии ионосферы, заложенную в изменениях фазы, поляризации отражённого сигнала и времени прихода эхо-сигнала. Отражённый сигнал регистрируется не входящей в состав ионозонда фазированной антенной решёткой (ФАР), состоящей из 8 антенн типа симметричный вибратор, где каждая антенна принимает сигнал определённой поляризации. Принятый сигнал передаётся по фидерному тракту в ВК. Аналоговые сигналы на входах ВК поступают на высокоскоростной АЦП. Полученные цифровые данные с каждого из каналов зондирования обрабатываются в ВК посредством алгоритмов, заложенных в программном обеспечении ионозонда. Таким образом, формируется база данных измеряемых характеристик ионосферы, которая хранится на жестких магнитных дисках ВК.
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. ПО не влияет на метрологические характеристики ионозонда «ТОМИОН».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Общие сведения о программном обеспечении приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Tomion |
| Номер версии (идентификационный номер) ПО | 2.0 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений времени задержки зондирующего импульса, мс | от 0,5 до 10 |
| Пределы допускаемой абсолютной погрешности измерений времени задержки зондирующего импульса, мкс | ±12 |
| Диапазон воспроизводимых частот радиоимпульса, МГц | от 0,5 до 30 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты радиоимпульса, кГц | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: »-» о/"ч температура окружающей среды, С | от +10 до +30 |
| Габаритные размеры ВК (длинахширинахвысота), мм | 485x530x180 |
| Масса ВК, кг, не более | 25 |
| Потребляемая мощность, В-А, не более | 1000 |
| Электрическое питание от сети переменного тока, В | 220±22 |
| Срок службы, лет | 10 |
| Наработка на отказ, ч | 1500 |
наносят на лицевую панель ионозондов «ТОМИОН» и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Кол-во |
| Ионозонд автоматизированный цифровой сетевой «ТОМИОН» | 1 шт. |
| Диск с ПО | 1 шт. |
| Руководство по эксплуатации ТСМВ.670000 01-РЭ (по заказу на электронном носителе) | 1 экз. |
| Набор соединительных кабелей | 1 шт. |
| Методика поверки РТ-МП-2554-441-2016 | 1 экз. |
осуществляется по документу РТ-МП-2554-441-2016 «ГСИ. Ионозонды автоматизированные цифровые сетевые «ТОМИОН». Методика поверки», утвержденному ФБУ «Ростест-Москва»
21.10.2016 г.
Основные средства поверки:
- генератор сигналов измерительный Е4438С (Госреестр № 29589-06);
- частотомер универсальный CNT-90 XL (Госреестр № 41567-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия ВСПИ.670000 01-ТУ.
