| Номер в госреестре | 66556-17 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | ТЕМ-251 |
| Изготовитель | ООО "Инженерный центр "АСИ", г.Кемерово |
| Год регистрации | 2017 |
| Срок свидетельства | 03.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные ТЕМ-251 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой.
Датчики имеют следующее обозначение:
ТЕМ-251-[1], где:

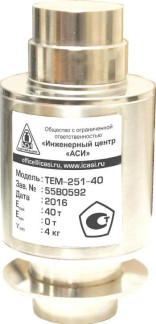

Рисунок 1 - Внешний вид датчика весоизмерительного тензорезисторного ТЕМ-251
| Позиция | Обозначение | Расшифровка |
| [1] | 10, 15, 20, 25, 30, 40, 50 | Максимальная нагрузка (Emax), т |
office@icasi.ru, www.icasi.nu
ТЕМ-УЬТ 55BQ592 2016 40 т От 4 кг
Рисунок 2 - Маркировочная табличка датчика весоизмерительного тензорезисторного ТЕМ-251
Пломбирование датчиков весоизмерительных тензорезисторных ТЕМ-251 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.631-2013 | С |
| Максимальное число поверочных интервалов, nmax = Етах /п | 3000 |
| Максимальная нагрузка, Етах, т | 10, 15, 20, 25, 30, 40, 50 |
| Минимальная нагрузка, Ет;п, т | 0 |
| Минимальный поверочный интервал, Vmin, кг | Emax /10000 |
| Доля от пределов допускаемой погрешности весов, pLC | 0,7 |
| Значение поверочного интервала V, кг | Emax/nmax |
| Невозврат выходного сигнала при возврате к минимальной нагрузке DR, выраженный через поверочный интервал v | Emax /20000 |
| Номинальный выходной сигнал, мВ/В | 2,0 |
| Значение входного сопротивления датчиков, Ом | 700 ±20 |
| Значение выходного сопротивления датчиков, Ом | 706 ±7 |
| Предельные значения температуры, °С | от - 40 до + 50 |
| Обозначение по влажности | СН |
| Наименование характеристики | Значение |
| Габаритные размеры средства измерений, мм, не более - высота | 150 |
| - диаметр | 76 |
| Масса, кг, не более | 3,7 |
| Напряжение питания, В | от 10 до 12 |
| Средний срок службы, лет | 10 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
Таблица 3 - Пределы допускаемых погрешностей датчиков различных модификаций
| Интервалы измерений | Пределы допускаемой погрешности mpe |
| до 500v включ. | ±0,35v |
| св. 500v до 2000v включ. | ±0,70v |
| св. 2000v | ±1,05v |
наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку на корпусе датчика.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик весоизмерительный тензорезисторный | ТЕМ-251 | 1 шт. |
| Руководство по эксплуатации | УФГИ.404176.010 РЭ | 1 экз. |
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013. Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 4274-024-10897043-2016. Датчики весоизмерительные тензорезисторные ТЕМ-251. Технические условия
