| Номер в госреестре | 66518-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом |
| Обозначение типа СИ | SH4-H1KO/STT25S |
| Изготовитель | "Honeywell Automation India Ltd.", Индия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом SH4-H1KO/STT25S (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной оболочки ТС, в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Принцип действия термопреобразователя основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды с дальнейшим преобразованием в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.
Термопреобразователь состоит из преобразователя температуры интеллектуального серии STT3000 модели STT25S и измерительной вставки, состоящей из одного тонкопленочного платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. Преобразователь конструктивно выполнен в пластиковом корпусе с размещенной внутри электроникой и с расположенными на ней клеммами для подключения входных сигналов, вывода выходных сигналов и питания и помещен в защитный ударопрочный корпус с закручивающейся крышкой.
ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительным элементом: 3-х проводная.

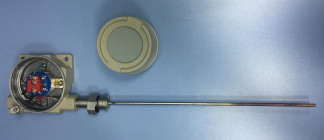

Общий вид термопреобразователей и схема пломбировки ТС от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение (ПО) преобразователей STT25S состоит только из одной метрологически значимой встроенной части - Firmware, при помощи которой по специальным расчетным соотношениям проводится обработка результатов измерений и вычислений.
ПО Firmware находится в ПЗУ, размещенном в неразборном корпусе измерительного преобразователя, и недоступно для внешней модификации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО ( ) | Не ниже 6 |
| Цифровой идентификатор программного обеспечения | не используется |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики термопреобразователей
| сопротивления платиновых с унифицированным выходным сигналом S | H4-H1KO/STT25S |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -196 до +450 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры, °С) | ±(0,3 + 0,005 |t|) |
| Пределы допускаемой основной абсолютной погрешности ТС, °C (t - значение измеряемой температуры, °С) | ±(0,6 + 0,005 |t|) |
| Выходной сигнал, мА(1) | от 4 до 20 |
| Пределы допускаемой дополнительной абсолютной погрешности ТС, вызванной отклонением температуры от нормальных условий, °С/10 °С | ±(0,3 + 0,0005|t|) |
| Нормальные условия измерений: - температура окружающей среды, °С | от +21 до +25 |
| Диаметр монтажной части ТС, мм | 6 |
| Длина погружаемой части ТС, мм | 400 |
| Габаритные размеры защитного корпуса преобразователя (высотахширинахдлина), мм | 100x120x140 |
| Напряжение питания, В | от 11 до 35 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 95 |
| Примечание: (1) Выходной сигнал от 4 до 20 мА пропорционален настроенному входному сигналу в диапазоне от -200 до + 450 °С. | |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь | SH4-H1KO/STT25S | 28 шт. |
| Паспорт (на русском языке) | - | 28 экз. |
| Методика поверки | МП-207.1-028-2016 | 1 экз. |
осуществляется по документу МП 207.1-028-2016 «Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом SH4-H1KO/STT25S. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.11.2016 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
