| Номер в госреестре | 66509-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Изготовитель | Компания "Quality Thermistor Inc., Co.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые (далее - ТС) предназначены для измерения температуры воздуха в технологическом оборудовании.
Принцип действия ТС основан на свойстве платины изменять электрическое сопротивление с изменением температуры.

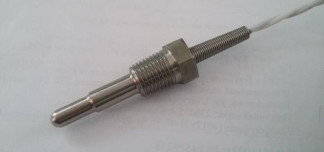

Основной частью ТС является чувствительный элемент из платиновой проволоки (Pt100, а = 0,00385 °C-1), помещенный в термометрическую гильзу из нержавеющей стали.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -50 до +280 |
| У словное обозначение номинальной статической характеристики (НСХ) | Pt100 |
| Номинальное сопротивление термопреобразователей при 0 °С, Ом | 100 |
| Температурный коэффициент сопротивления, °С-1 | 0,00385 |
| Пределы допускаемой абсолютной погрешности, °С | ±(0,3 + 0,005- ^зм) |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры монтажной части гильзы (диаметр х длина), мм, не более | 6 х 30 |
| Масса (без кабеля), г, не более | 70 |
| Схема подключения | 2-х проводная |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более | от -50 до +280 95 |
| Среднее время наработки на отказ, ч Средний срок службы, лет | 40 000 10 |
наносят на титульный лист паспорта (в правом верхнем углу) методом штемпелевания. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления полупроводниковый | 1 шт. | |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основное поверочное оборудование:
- термометры сопротивления эталонные ЭТС- 100 3-го разряда по ГОСТ 8.558-2009, диапазон измерений температуры от -200 до +660,323 °С;
- преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + 1х10-5хЯизмер] Ом; ±[0,0005 + 5 х10-5 хЦизмер] мВ, регистрационный номер 23245-08;
- водяной термостат УТ-12, диапазон воспроизведения температуры от 15 до 95 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ± 0,05 °С, регистрационный номер 18669-99;
- термостат жидкостный 814 фирмы «ISOTECH», диапазон от -80 до 0 °С, нестабильность поддержания температуры ±0,02 °С, перепад температуры по вертикали, не более 0,02 °С, регистрационный номер 20510-06;
- масляный термостат ТР-1М, диапазон воспроизведения температуры от 40 до 300 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С; регистрационный номер 24473-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Техническая документация компании «Quality Thermistor Inc., Co», США.
