| Номер в госреестре | 66461-17 |
| Наименование СИ | Термопреобразователи сопротивления полупроводниковые |
| Изготовитель | Компания "TEMP-PRO Inc., Co.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления полупроводниковые (далее - терморезистор) предназначены для измерения температуры окружающей среды в составе технологического оборудования.
Принцип действия терморезисторов основан на свойстве полупроводникового материала с отрицательным температурным коэффициентом изменять электрическое сопротивление с изменением температуры.
Основной частью терморезистора является чувствительный элемент из полупроводникового материала, помещенный в термометрическую гильзу из нержавеющей стали.

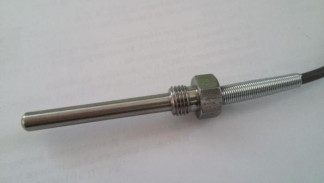

Рисунок 1- Общий вид терморезистора
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -23 до +121 |
| Пределы допускаемой относительной погрешности выходного сигнала, % | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры монтажной части гильзы (диаметр х длина), мм, не более | 6 х 50 |
| Масса (без кабеля), г, не более | 70 |
| Схема подключения | 2-х проводная |
| Условия эксплуатации: Рабочий диапазон температуры, °С | от -23 до +121 |
| Относительная влажность окружающего воздуха, %, не более | 95 |
| Среднее время наработки на отказ, ч Средний срок службы, лет | 42 000 10 |
наносят на титульный лист паспорта (в правом верхнем углу) методом штемпелевания. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления полупроводниковый | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 2411- 0134-2016 | 1 экз. |
осуществляется по документу МП 2411- 0134-2016 «Термопреобразователи сопротивления полупроводниковые. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24 июня 2016 г.
Основные средства поверки:
- термометры сопротивления эталонные ЭТС- 100 3-го разряда по ГОСТ 8.558-2009, диапазон измерений температуры от минус 200 до 660,323 °С;
- преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + 1х10-5хЯизмер] Ом; ±[0,0005 + 5 х10-5 xU^] мВ, регистрационный номер 23245-08;
- водяной термостат V^12, диапазон воспроизведения температуры от 15 до 95 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С, регистрационный номер 18669-99;
- термостат жидкостный 814 фирмы «ISOTECH», диапазон от -80 до 0 °С, нестабильность поддержания температуры ±0,02 °С, перепад температуры по вертикали, не более 0,02 °С, регистрационный номер 20510-06;
- масляный термостат ТР-1М, диапазон воспроизведения температуры от 40 до 300 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С; регистрационный номер 24473-08;
- измерительный мост, диапазон измерений от 0,1 до 100 кОм, погрешность от ±1x10' до ±0,1 Ом.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
приведены в эксплуатационной документации.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Техническая документация компании «TEMP-PRO Inc., Co», США.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 08.06.2025 |
