| Номер в госреестре | 66459-17 |
| Наименование СИ | Счетчики электрической энергии однофазные индукционные |
| Обозначение типа СИ | ЭУ10М |
| Изготовитель | ООО "АВМ-ЭЛЕКТРО", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2022 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
Счетчики электрической энергии однофазные индукционные ЭУ10М (далее счетчики) предназначены для измерений и учета потребления активной электрической энергии в однофазных цепях переменного тока в закрытых помещениях.
Принцип действия счетчика основан на взаимодействии магнитных потоков неподвижных катушек напряжения и тока с индуцированными этими потоками вихревыми токами в подвижном алюминиевом диске, количество оборотов которого на интервале времени пропорционально измеряемой электроэнергии.
Счетчик представляет собой интегрирующий измерительный прибор индукционной системы.
Измерительный механизм смонтирован на металлической стойке и размещен внутри корпуса, состоящего из цоколя с клеммной колодкой и кожуха.
Вращающий элемент состоит из двух электромагнитов, включенных в цепь последовательно и параллельно соответственно. Подвижная система состоит из оси, на которой закреплены алюминиевый диск и червяк, передающий вращение диска на счетный механизм. Скорость вращения диска пропорциональна мощности.
Расход энергии учитывается в киловатт-часах и индицируется на шестиразрядном счетном механизме с пятью разрядами слева от запятой и одним разрядом справа.

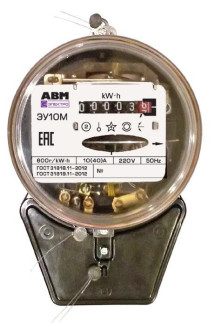

Общий вид счетчиков и места пломбировки от несанкционированного доступа, и нанесения знака поверки представлены на рисунке 1
Пломбировка счетчиков осуществляется в виде навесных пломб с оттиском клейма поверителя на два пломбировочных винта, верхний и нижний, крепящих кожух к клеммной колодке.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование технической характеристики | Значение |
| Класс точности | 2 |
| Дополнительные погрешности, вызываемые влияющими величинами, не более | установленных в ГОСТ 31819.11 |
| Номинальное напряжение, В | 220 |
| Базовый ток, А | 10 |
| Максимальный ток, А | 40 |
| Номинальная частота сети, Гц | 50 |
| Постоянная счетчика, об./кВт»час | 600 |
| Стартовый ток (при и=Цном, cos9=1), % от 1ном | 0,5 |
Таблица 2 - Основные технические характеристики
| Наименование технической характеристики | Значение |
| Потребляемая мощность, В»А (Вт), не более: | |
| - по цепи напряжения | 8 (2) |
| - по цепи тока | 2,5 |
| Габаритные размеры, мм, не более | |
| - длина | 210 |
| - ширина | 137 |
| - высота | 117 |
| Масса счётчика, кг, не более | 1,2 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от-20 до +55 |
| - относительная влажность | |
| при температуре плюс +25 °С, % | 80 |
| Средняя наработка на отказ, ч, не менее | 140000 |
| Средний срок службы, лет | 32 |
наносится на щиток счетчика офсетным или другим способом и на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный индукционный ЭУ10 | 1 шт. | |
| Паспорт | 4228-001-34327953-16 | 1 экз. |
| Тара потребительская | 1 шт. |
осуществляется по ГОСТ 8.259-2004 «ГСИ. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки».
Основное средство поверки:
Установки для регулировки и поверки счетчиков электрической энергии ЦУ6800 (регистрационный номер №11863-13).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится в виде свинцовых пломб с оттиском поверителя на винты, крепящие кожух к клеммной колодке.
отсутствуют.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний Часть 11. Счетчики электрической энергии
ГОСТ 31819.21- 2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 8.259-2004 ГСИ. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4228-001-34327853-16 Счетчики электрической энергии однофазные индукционные ЭУ10М. Технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
