| Номер в госреестре | 66439-17 |
| Наименование СИ | Устройства для измерений углов установки колес автомобилей |
| Обозначение типа СИ | G-Point I, G-Point II, G-Point II-HD, G-Point II-W |
| Изготовитель | ООО "ГАРДИА", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес автомобилей G-Point I, G-Point II, G-Point II-HD, G-Point II-W (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).
Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.
В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Выпускаются следующие модификации устройств: G-Point I, G-Point II, G-Point II-HD, G-Point II-W.
Выпускаемые модификации устройств имеют следующие особенности:
G-Point I - базовая модификация устройств, видеокамеры неподвижно закреплены на
стойке;
G-Point II - в стойку с видеокамерами вмонтирован электромеханический подъемник, что позволяет изменять высоту видеокамер;
G-Point II-HD - устройства оснащены видеокамерами высокого разрешения;
G-Point II-W - устройства имеют электромеханический подъемник и беспроводное подключение видеокамер.

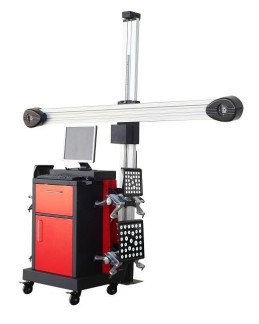

Общий вид устройств представлен на рисунке 1.
а
П
Для ограничения доступа к определенным частям в целях несанкционированной настройки и вмешательства производится пломбирование корпуса персонального компьютера, находящегося внутри передвижной приборной стойки.
Программное обеспечение (далее - ПО) «G-Point 3D» разработано специально для устройств для измерений углов установки колес автомобилей G-Point I, G-Point II, G-Point II-HD, G-Point II-W. ПО служит для управления функциональными возможностями устройств, проведения измерений, обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | G-Point 3D |
| Номер версии (идентификационный номер ПО), не ниже | 4.6.3 |
| Цифровой идентификатор ПО | DFC8A781 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов развала колес, ° | ±25 |
| Пределы допускаемой абсолютной погрешности измерений углов развала колес, ' | ±5 |
| Диапазон измерений углов суммарного схождения колес (передних и задних), ° | ±45 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений углов суммарного схождения колес (передних и задних), ' | ±5 |
| Диапазон измерений углов продольного наклона оси поворота колес, ° | ±15 |
| Пределы допускаемой абсолютной погрешности измерений углов продольного наклона оси поворота колес), ' | ±6 |
| Диапазон измерений углов поперечного наклона оси поворота колес, ° | ±30 |
| Пределы допускаемой абсолютной погрешности измерений углов поперечного наклона оси поворота колес, ' | ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - светоотражающая мишень | 400 х 400 |
| - стойка с видеокамерами | 2750 х 400 х 300 |
| - приборная стойка | 750 х 750 х 1200 |
| Масса в сборе, кг, не более | 250 |
| Параметры электрического питания: - напряжение переменного тока, В | ^^гч + 10 % 220 -15 % |
| - частота переменного тока, Гц | 50±1 |
| Диапазон рабочих температур, °С | от +5 до +40 |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на приборную стойку.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерений углов установки колес автомобилей | - | 1 |
| Приборная стойка | - | 1 |
| Персональный компьютер с устройствами ввода и вывода информации | - | 1 |
| Комплект принадлежностей и приспособлений | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП АПМ 51-16 | 1 |
осуществляется по документу МП АПМ 51-16 «Устройства для измерений углов установки колес автомобилей G-Point I, G-Point II, G-Point II-HD, G-Point II-W. Методика поверки», утверждённому ООО «Автопрогресс-М» «10» ноября 2016 г.
Основные средства поверки:
- квадрант оптический типа КО-60М, ± 180°; ПГ ± 30", ТУ3.-3.1387-76;
- стол поворотный типа СТ-9, ± 360°; ПГ ± 40", ГОСТ 16935-93.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 25176-82 Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования.
ТУ 4577-001-65264299-2015 Устройства для измерений углов установки колес автомобилей G-Point I, G-Point II, G-Point II-HD, G-Point II-W. Технические условия
| Зарегистрировано поверок | 11 |
| Поверителей | 6 |
| Актуальность данных | 07.12.2024 |
