| Номер в госреестре | 66367-16 |
| Наименование СИ | Комплекс программно-технический |
| Обозначение типа СИ | Remote drum level indicator E1411 A30 |
| Изготовитель | "Eiffage Energie AFC", Франция |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технический «Remote drum level indicator E1411 A30» (далее -комплекс) предназначен для измерений силы постоянного тока, а также совместно с первичными датчиками для измерений уровней жидкости в барабанах высокого и промежуточного давлений и уровня воды в пожарном баке.
Принцип действия комплекса основан на аналогово-цифровом преобразовании входных аналоговых сигналов от датчиков уровня и перепада давления, с последующей обработкой этих данных и выведением их на 3 барграфических дисплея, расположенных на передней панели комплекса.
В состав комплекса входят следующие элементы:
- преобразователи аналоговые «PHOENIX CONTACT MINI MCR-SL-I-I-SP» (регистрационный номер в Федеральном информационном фонде № 47645-11) в количестве
6 штук, осуществляющие нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей и входных цепей аналоговых модулей ввода/вывода;
- преобразователи измерительные OTEK HI-Q 114 (регистрационный номер в Федеральном информационном фонде № 65892-16) в количестве 3-х штук, осуществляющие прием унифицированных сигналов силы постоянного тока в диапазоне (4-20 мА), обработку и выдачу значений на собственные барграфические дисплеи.

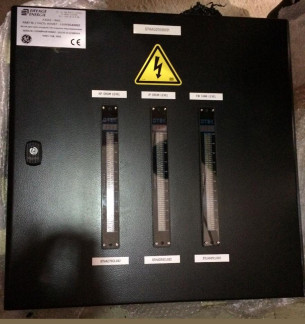

Конструктивно комплекс представляет собой металлический куб со встроенными в него печатными платами преобразователей. Корпус состоит из двух частей, в виде ящика на петлях, закрывается с помощью механического замка специальным ключом.
Таблица 1 - Метрологические и технические характеристики комплекса
| Характеристика | Значение |
| Диапазон измерений входного сигнала силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к значению полной шкалы диапазона) погрешности измерения силы постоянного тока, % | ±1 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % | от -10 до +55 от 40 до 80 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 600x600x400 |
| Масса, кг, не более | 44 |
| Напряжение питания от сети переменного тока частотой 50±1 Гц, В | 220 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Срок службы, лет, не менее | 20 |
наносится на переднюю панель комплекса методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.
Комплект поставки представлен в таблице 2.
Таблица 2
| Наименование и условное обозначение | Количество |
| Комплекс программно-технический «Remote drum level indicator E1411 A30», зав. № 222125-11-1/1005553 | 1 шт. |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу МП 66367-16 «Комплекс программно-технический «Remote drum level indicator E1411 A30». Методика поверки», утвержденному ООО «ИЦРМ» в сентябре 2016 г. Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к комплексу программнотехническому «Remote drum level indicator E1411 A30»
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
