| Номер в госреестре | 66351-16 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | ЗАО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 предназначены для измерения объема мазута, а также для его приема и хранения.
Тип резервуара - стальной вертикальный цилиндрический с теплоизоляцией номинальной вместимостью 5000 м .

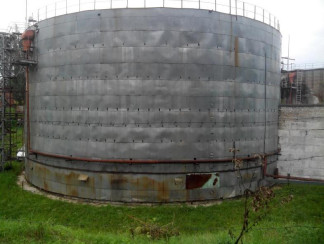

Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, конического днища и конической кровли.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки. Листы изготовлены из стали марок 09Г2С.
Резервуары РВС-5000, заводские номера 4, 6 расположены: 301840, Тульская область, г. Ефремов, ул. Заводская д. 3 ПП «Ефремовская ТЭЦ» филиала ПАО «Квадра»-«Центральная генерация».
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование параметра | Номер резервуара РВС-5000 | |
| 4 | 6 | |
| Номинальная вместимость, м | 5000 | |
| Пределы допускаемой относительной погрешности вместимости, % | ± 0,10 | |
| Вместимость резервуара, м3 на уровне 11970 мм на уровне 11920 мм | 4863,100 | 4829,755 |
| Габаритные размеры: | ||
| - диаметр резервуара, мм | 22800 | 22800 |
| - высота резервуара, мм | 12000 | 12050 |
| Средний срок службы, лет, не менее | 40 | |
| Условия эксплуатации: | ||
| Температура измеряемой среды, °С | + 60 до + 80 | |
| Атмосферное давление, кПа | от 84 до 106,7 | |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | 2 | РВС-5000 |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт. | 2 | РВС-5000 |
| Г радуировочная таблица | 2 |
осуществляется по документу МП 0484-7-2016 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000. Методика поверки», утвержденному ФГУП «ВНИИР» 12 октября 2016 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер ФИФ 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер ФИФ 51171-12);
- тахеометр электронный типа Leica TS60 I (регистрационный номер ФИФ 61950-15). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;
РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
РД 153-39.4-078-01«Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз».
