| Номер в госреестре | 66302-16 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | MINCO серии S |
| Изготовитель | "Minco Products, Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые MINCO серии S (далее по тексту -термометры или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки защитной гильзы.
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

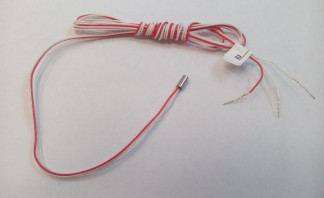

Термопреобразователи ТС представляют собой измерительную вставку с соединёнными выводными проводами, состоящую из оного или двух тонкоплёночных, или проволочных платиновых чувствительных элементов, помещенных в защитный стальной чехол. Измерительная вставка помещена в защитную гильзу с различными видами присоединения к объекту измерения и соединен с защитной клеммной головкой серии СН, имеющей несколько модификаций. Головки выполнены из алюминиевого сплава.
Таблица 1- Метрологические и технические характеристики ТС
| Характеристика | Значение |
| Диапазон измеряемых температур, °С | от -50 до +200 |
| Температурный коэффициент ТС a , оС-1 | 0,00385 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления ТС при 0 °С, Ом | 100 |
| Класс допуска по ГОСТ 6651-2009 | В |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °С | ±(0,30 + 0,005 |t|) |
| Электрическое сопротивление изоляции ТС (при 500 В), не менее, МОм | 500 |
| Длина ввода, мм | 3048; 1828,8 |
| Масса ТС (без головки и защитной гильзы), г, не более | 300 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +85 до 95 |
наносится на титульный лист паспорта методом штемпелевания.
Таблица 2 - Комплектность ТС
| Наименование | Количество |
| Термопреобразователи сопротивления платиновые MINCO серии S Зав. № 302-TE-6000A - 302-TE-6005A; 302-TE-6000B - 302-TE-6005B; 302-TE-6600A/1- 302-TE-6607A/1; 302-TE-6600B/1 - 302-TE-6607B/1; TE5353-012C; TE5353-013C; TE5353-015C - TE5353-018C; TE5353-020C; TE5353-021C; 2132-TE-521 - 2132-TE-536; 2132-TE-571 - 2132-TE-586; 2145-TE-531 - 2145-TE-554; 2147-TE-421 - 2147-TE-436; 2715-TE-421 - 2715-TE-428; 2715-TE-433; 2715-TE-434; 2715-TE-437; 2715-TE-438; 2715-TE-429 - 2715-TE-432; 2715-TE-435; 2715-TE-436; 2715-TE-439; 2715-TE-440; 2711-TE-421 - 2711-TE-428; 2711-TE-433; 2711-TE-434; 2711-TE-437; 2711-TE-438; 2711-TE-429; 2711-TE-430; 2711-TE-431; 2711-TE-432; 2711-TE-435; 2711-TE-436; 2711-TE-439; 2711-TE-440 | 144 шт. |
| Паспорт | 144 экз. |
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТС.
приведены в соответствующем разделе паспорта на ТС.
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
ГОСТ 6651-2009 «ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Техническая документация фирмы-изготовителя
