| Номер в госреестре | 66261-16 |
| Наименование СИ | Комплекты мер дефектов |
| Изготовитель | ФГАОУ ВО "Санкт-Петербургский национальный исследовательский университет информационных технологий, механики и оптики" (ИТМО), г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 29.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер дефектов (далее «меры») предназначены для поверки и калибровки приборов неразрушающего контроля.

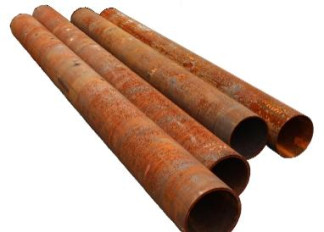

Комплект мер дефектов состоит из стальных труб различного диаметра с нанесенными на поверхности искусственными дефектами (каверны, язвы, сквозные отверстия, площадные утонения), воспроизводящими различные геометрические размеры.
Меры могут поставляться в комплекте из восьми штук или по отдельности.
Пломбирование мер дефектов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики и единицы измерении | Значение характеристики / обозначение меры | |||||||
| ИТЦЯ. 715142.001 | ИТЦЯ. 715142.002 | ИТЦЯ. 715142.003 | ИТЦЯ. 715142.004 | ИТЦЯ. 715142.005 | ИТЦЯ. 715142.006 | ИТЦЯ. 715142.007 | ИТЦЯ. 715142.008 | |
| Номинальная толщина стенки h, мм | 12 | 10 | 7 | 4 | 12 | 10 | 7 | 4 |
| Допускаемое отклонение толщины стенки, мм | ±0,2xh | |||||||
| Номинальный диаметр сквозного дефекта, мм | 11 | 10; 11 | 9; 10 | 9 | 11 | 10; 11 | 9; 10 | 9 |
| Допускаемое отклонение диаметра сквозного дефекта, мм | ±0,5 | |||||||
| Номинальные размеры дефектов типа каверн и язв (глубинахдиаметр), мм | 6x35; 3,5x25 | 6x35; 5x30; 3,5x25 | 5x30; 4x25 | 2x25; 4x25 | 6x35; 3,5x25 | 6x35; 5x30; 3,5x25 | 5x30; 4x25 | 2x25; 4x25 |
| Допускаемое отклонение глубины дефекта типа каверн и язв, мм | ±1,0 | |||||||
| Допускаемое отклонение диаметра дефекта типа каверн и язв, мм | ±1,5 | |||||||
| Номинальная ширина площадного утонения, мм | 50 | |||||||
| Допускаемое отклонение ширины площадного утонения, мм | ±1,0 | |||||||
| Диапазон остаточной толщины стенки трубы в местах площадных утонений, мм | от 0 до h | |||||||
| Расстояние от края трубы до ближайшего дефекта, мм, не менее | 480 | 960 | ||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики и единицы измерений | Значение характеристики / обозначение меры | |||||||
| ИТЦЯ. 715142.001 | ИТЦЯ. 715142.002 | ИТЦЯ. 715142.003 | ИТЦЯ. 715142.004 | ИТЦЯ. 715142.005 | ИТЦЯ. 715142.006 | ИТЦЯ. 715142.007 | ИТЦЯ. 715142.008 | |
| Номинальный диаметр Бу, мм | 200 | 400 | ||||||
| Г абаритные размеры (длина, диаметр), мм, не более | 3200x230 | 2700x230 | 3900x450 | 3800x450 | ||||
| Масса, кг, не более | 200 | 170 | 102 | 65 | 470 | 400 | 280 | 173 |
| Средний срок службы, лет | 10 | |||||||
| Наработка на отказ (износ), ч | 20000 | |||||||
| Условия эксплуатации: - диапазон температуры о/~' окружающего воздуха, С; - диапазон относительной влажности окружающего воздуха, %; - диапазон атмосферного давления, кПа | от 15 до 35 от 40 до 80 от 84,0 до 106,7 | |||||||
наносится типографским способом на титульный лист паспорта.
Комплектность мер представлена в таблице 3.
Таблица 3 - Комплектность мер
| Наименование | Количество, шт. |
| 1 Комплект мер дефектов | 1 |
| 2 Паспорт ИТЦЯ.401231.002 ПС | 1 |
| 3 Методика поверки ИТЦЯ.401231.002 МП | 1 |
осуществляется по документу ИТЦЯ.401231.002 МП «Комплекты мер дефектов. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 4 июля 2016 г.
Основные средства поверки: штангенциркуль ШЦЦ-1-300-0,01, ГОСТ 166-89; линейка -1000, ГОСТ 427-75; толщиномер ультразвуковой А1210, ГРСИ № 49605-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ИТЦЯ.401231.002 ТУ «Комплект мер дефектов. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 09.11.2025 |
