| Номер в госреестре | 66131-16 |
| Наименование СИ | Комплексы акустические измерительно-управляющие |
| Обозначение типа СИ | ACQUA |
| Изготовитель | "HEAD acoustics GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы акустические измерительно-управляющие «ACQUA» (далее - комплексы) предназначены для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.
Принцип действия основан на моделировании звукового поля, идентичного полю вблизи головы и торса человека, за счёт геометрической конфигурации и размеров комплекса, соответствующих международным средним антропометрическим данным взрослого человека. Встроенный в комплекс искусственный рот предназначен для создания звукового поля, которое имитирует звуковое поле человеческого голоса, а встроенные искусственные уши - для измерений параметров внешних источников звука.

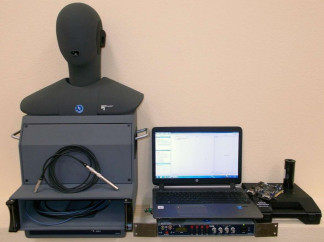

Комплекс состоит из макета головы с искусственными ушами и искусственным ртом, установленного на макете плеч, измерительного (контрольного) микрофона, акустического калибратора, двухканального аналого-цифрового преобразователя для записи и воспроизведения звуковых сценариев и персонального компьютера со специальным программным обеспечением (ПО).
Конструкция комплекса является комбинацией несложных геометрических фигур, к которым относятся участки плоскостей и поверхностей шаров и цилиндров. Комплекс специально сконструирован для оценки качества громкоговорящей связи и шумоизоляции в кабине транспортного средства.
Для управления режимами работы комплекса и обработки измерительных сигналов применяется специальное ПО «Система расширенного анализа качества связи «ACQUA», обеспечивающее управление работой комплекса в процессе проведения измерений, формирование заданий на проведение измерений, отображение хода измерений в удобном для пользователя виде.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «ACQUA» |
| Номер версии (идентификационный номер) ПО | 3.3.300 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальный воспроизводимый уровень звукового давления (УЗД) на расстоянии 2,5 см, дБ отн. 20 мкПа, не менее: - в диапазоне частот от 100 до 200 Гц включ. - в диапазоне частот св. 200 Гц до 2 кГц включ. - в диапазоне частот св. 2 до 8 кГц | 98 100 101 |
| Пределы допускаемого среднего квадратического отклонения погрешности воспроизведения УЗД, дБ: - в диапазоне частот от 100 до 2000 Гц включ. - в диапазоне частот св. 2000 Гц до 8 кГц | 2 3 |
| Коэффициент нелинейных искажений при воспроизведении УЗД 94 дБ отн. 20 мкПа, %, не более: - в диапазоне частот от 200 до 250 Гц включ. - в диапазоне частот св. 250 Гц до 8 кГц | 3 2 |
| Рабочий диапазон частот измерительного канала (ИК) по уровню ±0,5 дБ, Гц | от 10 до 20000 |
| Коэффициент ослабления ИК на частоте 1 кГц, дБ, не более | 0,7 |
| Уровень собственных шумов ИК при частотной коррекции А, дБ отн. 1 мкВ, не более | 12,0 |
| Уровень чувствительности по звуковому давлению на частоте 1000 Гц микрофонов из состава искусственных ушей, дБ отн. 1 В/Па | от -24,5 до -27,5 |
| Рабочий диапазон частот микрофонов из состава искусственного уха при отклонении уровня чувствительности по звуковому давлению от значения на частоте 1000 Гц не более ±0,5 дБ, Гц | от 100 до 10000 |
| Канал измерения УЗД с использованием выносного микрофона | |
| Рабочий диапазон частот, Гц | от 20 до 20000 |
| Класс точности по ГОСТ 17187-2010 | 1 |
| Акустический калибратор | |
| Воспроизводимые УЗД, дБ отн. 20 мкПа | 94, 114 |
| Пределы допускаемой абсолютной погрешности воспроизведения УЗД при опорных внешних условиях, дБ | ±0,2 |
| Частота воспроизводимого УЗД, Гц | 1000+10 |
| Пределы допускаемой относительной погрешности воспроизведения частоты УЗД, % | ±2 |
| Коэффициент нелинейных искажений, %, не более | 2 |
| Общие характеристики | |
| Габаритные размеры (длинахширинахвысота), мм, не более: - манекен головы с искусственными ушами и искусственным ртом - аналого-цифровой преобразователь | 335x450x795 230x327x44 |
| Масса, кг, не более: - манекен головы с искусственными ушами и искусственным ртом - аналого-цифровой преобразователь | 12,2 2,5 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±2 |
| Потребляемая мощность, В • А, не более | 60 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность окружающего воздуха при температуре 25 °С, %, не более; - атмосферное давление, кПа | от 15 до 25 80 от 84 до 106,7 |
наносится на переднюю панель аналого-цифрового преобразователя в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен на рисунке 3.
Таблица 3 - Комплект поставки
| Наименование | Количество |
| Манекен головы с искусственными ушами и искусственным ртом | 1 шт. |
| Двуканальный аналого-цифровой преобразователь для записи и воспроизведения звуковых сценариев MFE VI. 1 | 1 шт. |
| Микрофон 40 AG с предусилителем MV201 | 1 шт. |
| Калибратор акустический 42AB | 1 шт. |
| Персональный компьютер со специальным ПО | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу МП 66131-16 «Комплексы акустические измерительно-управляющие «ACQUA». Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
03.10.2016 г.
Основные средства поверки:
- шумомер, анализатор спектра SVAN-945 (рег. № 22073-01), пределы допускаемой абсолютной погрешности измерений уровня звукового давления в режиме шумомера ±0,7 дБ;
- калибратор акустический 4231 (рег. № 15388-96);
- микрофон измерительный конденсаторный с капсюлем 4192 и усилителем предвари-тельным 2669 (рег. № 15387-96);
- система для анализа сигналов многоканальная «PULSE» (рег. № 17590-10);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
- мультиметр 34401А (рег. № 16500-97);
- капсюль измерительный конденсаторного микрофона 4134 (рег. № 7148-79) с предварительным усилителем, пределы допускаемой относительной погрешности ±0,1 дБ на частоте 1000 Гц;
- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83), диапазон частот от 20 Гц до 199,9 кГц, пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений ±0,07 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».
2 Техническая документация изготовителя.
