| Номер в госреестре | 66117-16 |
| Наименование СИ | Микрофоны измерительные конденсаторные |
| Обозначение типа СИ | 4948, 4948 В, 4949, 4949 В |
| Изготовитель | "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрофоны измерительные конденсаторные моделей 4948, 4948 В, 4949, 4949 В предназначены для измерений звукового давления в воздушной среде в качестве электроакустических преобразователей в составе звукоизмерительных систем.
Конструктивно микрофоны состоят из предполяризованного капсюля конденсаторного типа, предусилителя и устройства для дистанционной проверки работоспособности и калибровки микрофонов (опция В), смонтированных в едином корпусе, который имеет тот же диаметр, что и капсюль. Микрофон может быть снабжен дополнительными приспособлениями (опции), обеспечивающими возможность их установки для работы на поверхности транспортного средства.
Принцип действия микрофонов основан на преобразовании в капсюле звукового давления, (далее - ЗД), воздействующего на микрофон, в электрическое напряжение, которое подается на встроенный предусилитель, рассчитанный на использование длинных соединительных кабелей.

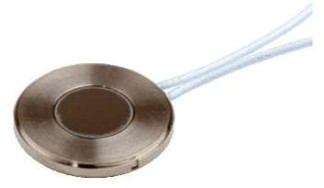

Микрофоны моделей 4948 и 4949 имеют плоскую конструкцию и могут быть установлены заподлицо с плоской поверхностью транспортных средств во время их испытаний или при измерениях в ограниченных по размерам объемах. Корпус и мембрана микрофона изготовлены из титана, что обеспечивает их высокую коррозийную стойкость. Отверстие, расположенное спереди около края мембраны, выравнивает статическое давление и позволяет снизить влияние возможных быстрых изменений статического давления вдоль поверхности микрофона, расположенного в турбулентном потоке воздуха. Микрофон имеет кабель длиной 1,2 м для соединения с измерительной аппаратурой при помощи разъема 10-32. Модели с индексом В имеют устройство для калибровки инжекцией заряда С1С.
Микрофоны относятся к группе II виду 1 по ГОСТ 27.003-90 - невосстанавливаемые, неремонтируемые, однофункциональные.
| Наименование характеристики | Значение характеристики для моделей | |
| 4948,4948 B | 4949, 4949B | |
| Диаметр | - | - |
| Внешнее напряжение поляризации, В | 0 | 0 |
| Уровень чувствительности по ЗД на частоте 250 Гц, дБ отн. 1 В/Па | - 57 0+2,° J 1 ’ -3,0 | -39,0±3,0 |
| Рабочий диапазон частот (при неравномерности АЧХ отн. 250 Гц не более ±3 дБ), Гц | от 5 до 20000 | |
| Уровень собственных шумов, дБ (А), не более | 55 | 30 |
| Верхний предел динамического диапазона по ЗД при коэффициенте нелинейных искажений не более 3 %, дБ отн. 20 мкПа, не менее | 160 | 140 |
| Рабочий диапазон температуры окружающего воздуха, °С | от -55 до +100 | от -30 до +100 |
| Рабочий диапазон влажности окружающего воздуха, % | до 90 без конденсации при температуре +40 оС | |
| Г абаритные размеры* (диаметр X длина), мм | 20,0x2,5 (без монтажного фланца) | |
| Примечание - * номинальные значения | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 2.
Таблица 2 - Комплект поставки
| Обозначение | Количество | Примечание |
| Микрофон измерительный конденсаторный | 1 шт. | в футляре |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | по требованию заказчика |
| Калибровочная карта | 1 экз. |
осуществляется по ГОСТ 8.153-75 «ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки».
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
- усилитель измерительный «NEXUS» 2690 (рег. № 43778-10);
- калибратор акустический 4231 (рег. № 15388-96);
- мультиметр 34401А (рег. № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ 8.038-94 «Государственная схема обеспечения единства измерений. Государственная поверочная схема для средств измерений ЗД в воздушной среде в диапазоне частот 2 Гц - 100 кГц»
2 Техническая документация фирмы «Bruel & Kj^r Sound & Vibration Measurement A/S»
