| Номер в госреестре | 66087-16 |
| Наименование СИ | Блоки датчиков давления |
| Обозначение типа СИ | БДД |
| Изготовитель | ФГАОУ ВО "Новосибирский национальный исследовательский государственный университет" (НГУ), г.Новосибирск |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

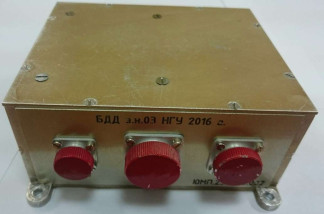

Блоки датчиков давления БДД (далее по тексту - БДД) предназначены для измерений абсолютного давления негорючих газов.
БДД представляет собой комбинированный прибор, в котором в одном корпусе объединены два преобразователя: тепловой преобразователь и инверсно-магнетронный преобразователь. Принцип действия теплового преобразователя основан на зависимости теплопроводности разреженного газа от измеряемого давления, инверсно-магнетронного преобразователя - на зависимости тока электрического разряда в магнитном поле от измеряемого давления. Тип используемого преобразователя определяется автоматически в зависимости от значения измеряемого давления, в диапазоне от 1105 до 0,13 Па - тепловой, в диапазоне свыше 0,13 до 1,3 10-6 Па - инверсно-магнетронный.
Выходной сигнал БДД - цифровой сигнал информационной магистрали МКО (мультиплексный канал обмена ГОСТ Р 52070-2003). Для индикации выходного сигнала используется контрольно-проверочная аппаратура КПА БДК2.
Пломбировка корпуса БДД не предусмотрена.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления, Па | от 1,3 10-6 до 1105 |
| Пределы допускаемой относительной погрешности измерений давления, % от измеряемой величины в диапазоне от 1,3 10-6 до 0,13 Па включ. в диапазоне свыше 0,13 до 1105 Па | ±50 ±20 |
| Потребляемая мощность, В-А, не более | 8 |
| Напряжение питания от сети постоянного тока, В | от 23 до 28 |
| Г абаритные размеры, мм, не более (длина; ширина; высота) | 134; 134; 60 |
| Масса, кг, не более | 1,4 |
| Средняя наработка до метрологического отказа, ч | 9180 |
| Средний срок службы, лет | 4 |
| Условия эксплуатации: диапазон рабочих температур окружающей среды, °С относительная влажность воздуха, %, не более диапазон давления среды, Па | от - 20 до + 50 80 от 1,3 10-6 до 1105 |
наносится на корпус БДД фотохимическим или другим способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2 - Комплект поставки
| Наименование частей | Обозначение | Кол-во |
| Блок датчиков давления БДД | ЮМП.250.210.002 | 1 шт. |
| Комплект кабелей БДД | - | 1 шт. |
| Руководство по эксплуатации БДД | ЮМП.250.210.002 РЭ | 1 экз. |
| Методика поверки | МП 231-0037-2016 | 1 экз. |
осуществляется по документу МП 231-0037-2016 «Блоки датчиков давления БДД. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.08.2016 г.
Основные средства поверки:
Вакуумметр ионизационный AIGX, диапазон измерений от 6,6-10" до 6,6 Па, пределы допускаемой относительной погрешности ±15 %.
Вакуумметр деформационно-термопарный эталонный ВДТО-3, пределы допускаемой относительной погрешности в диапазоне от 1,3*10 до 6,65-10 Па ±10%, в диапазоне свыше 6,65403 до 1,06-105 Па ±665 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) корпус БДД.
приведены в эксплуатационном документе.
ГОСТ 27758-88 «Вакуумметры. Общие технические требования».
ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10 -1-10 Па».
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-1-106 Па».
Технические условия ЮМП.250.210.002 ТУ.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 12.06.2025 |
