| Номер в госреестре | 66074-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-3000, РВС-20000, РВС-30000, РВСП-10000, РВСП-20000, РВСПК-50000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-20000, РВС-30000, РВСП-10000, РВСП-20000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

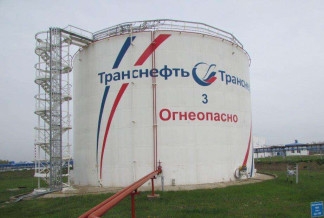

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП);
- резервуары с плавающей крышей (РВСПК).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-20000, РВС-30000, РВСП-10000, РВСП-20000, РВСПК-50000 расположены в резервуарных парках Акционерного общества «Черномортранснефть» (АО «Черномортранснефть»).
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-3000 | |
| 2 | Краснодарское районное управление магистральных нефтепроводов линейная производственно-диспетчерская станция «Хадыженская» (Краснодарское РУМН ЛПДС «Хадыженская»), Краснодарский край, Апшеронский район, г.Хадыженск, ул.Задорожная, 1 |
| 3, 4 | Краснодарское районное управление магистральных нефтепроводов линейная производственно-диспетчерская станция «Крымская» нефтеперекачивающей станции «Карская» (Краснодарское РУМН ЛПДС «Крымская» НПС «Карская»), Краснодарский край, Северский район, х. Карский |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 3 | Тихорецкое районное управление магистральных нефтепроводов нефтеперекачивающая станция «Родионовская» (Тихорецкое РУМН НПС «Родионовская»), Ростовская область, Родионово-Несветайский район, сл.Родионовская - Несветайская, ул.Мичурина, 2 |
| Резервуары вертикальные стальные цилиндрические РВС-30000 | |
| 14 | ПК «Шесхарис» УОиРМТО ВПП пл. «Шесхарис» (ПК «Шесхарис» УОиРМТО ВПП пл. «Шесхарис»), Краснодарский край, г.Новороссийск, Шесхарис |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 7, 8 | Перевалочный комплекс «Шесхарис», площадка «Шесхарис», верхняя промышленная площадка (ПК «Шесхарис», пл. «Шесхарис», ВПП), Россия, Краснодарский край, г. Новороссийск, Шесхарис |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 1, 2 | Тихорецкое районное управление магистральных нефтепроводов нефтеперекачивающая станция «Родионовская» (Тихорецкое РУМН НПС «Родионовская»), Ростовская область, Родионово-Несветайский район, сл.Родионовская - Несветайская, ул.Мичурина, 2 |
| Резервуары вертикальные стальные цилиндрические РВСПК-50000 | |
| 53, 55, 58, 59, 60 | ПК «Шесхарис» УОиРМТО РП №2 пл. «Грушовая» (ПК «Шесхарис» УОиРМТО РП №2 пл. «Грушовая»), Краснодарский край, г.Новороссийск, Шесхарис, пл. «Грушовая» |
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| РВС-3000 | РВС-30000 | РВСП-10000 | |||
| № 2 | № 3 | № 4 | |||
| Номинальная вместимость, м3 | 3000 | 3000 | 3000 | 30000 | 10000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | ±0,15 | ±0,15 | ±0,1 | ±0,1 |
Таблица 3 - Метрологические характеристики
| Наименование | Значение | ||
| характеристики | РВС-20000 РВСП-20000 | РВСПК-50000 | |
| Номинальная вместимость, м3 | 20000 | 50000 | |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | ±0,1 | |
| Средний срок службы, лет, не менее | 20 | ||
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84 до 106,7 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 5
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС (РВСП, РВСПК) | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р50Н2К (регистрационный номер в Федеральном информационном фонде 22003-07);
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер в Федеральном информационном фонде 46391-11);
- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде 20048-05), диапазон измерений 0-1000 мм;
- толщиномер ультразвуковой А1209 (регистрационный номер в Федеральном информационном фонде 49605-12);
- нивелир 3Н-5Л (регистрационный номер в Федеральном информационном фонде 13534-93);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер в Федеральном информационном фонде 303-91).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР .1.29.2009.06637.
Масса нефти и нефтепродуктов. Методика измерений в вертикальных стальных резервуарах ОАО «Черномортранснефть» Регистрационный номер ФР.1.29.2015.19857.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (с изменениями № 1 и № 2).
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 49 |
| Поверителей | 4 |
| Актуальность данных | 06.12.2024 |
