| Номер в госреестре | 66068-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000, РВСП-20000, РВСП-50000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000, РВСП-20000, РВСП-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

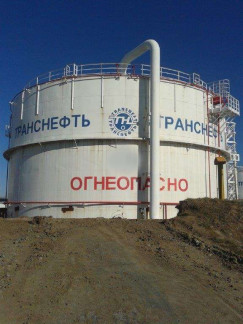

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-5000, РВСП-20000, РВСП-50000 расположены в резервуарных парках общества с ограниченной ответственностью «Транснефть - Восток» (ООО «Транснефть - Восток»)..
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-5000 | |
| 1 | Иркутское районное нефтепроводное управление Нижнеудинская нефтеперекачивающая станция (Иркутское РНУ Нижнеудинская НПС), Иркутская область, г. Нижнеудинск, ул. Нефтеперекачивающая 1 |
| 103 | Нерюнгринское районное нефтепроводное управление нефтеперекачивающая станция - 21 «Сковородино» (Нерюнгринское РНУ НПС-21 «Сковородино»), Амурская область, Сковородинский район, НПС-21 «Сковородино» |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 3 | Иркутское районное нефтепроводное управление Ангарского участка налива нефти (Иркутское РНУ АУНН), Иркутская область, п. Мегет |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 с теплоизоляцией | |
| 1, 2, 3, 4 | Иркутское районное нефтепроводное управление МН Куюмба - Тайшет головная нефтеперекачивающая станция -1(Иркутское РНУ МН Куюмба -Тайшет ГНПС-1), Красноярский край, Эвенкийский район, п. Куюмба |
| 1, 2, 3, 4 | Иркутское районное нефтепроводное управление МН Куюмба - Тайшет нефтеперекачивающая станция -2 (Иркутское РНУ МН Куюмба - Тайшет НПС-2), Красноярский край, Эвенкийский район, п. Куюмба |
| Резервуары вертикальные стальные цилиндрические РВСП-50000 | |
| 7, 8, 9, 10 | Нерюнгринское районное нефтепроводное управление нефтеперекачивающая станция - 21 «Сковородино» (Нерюнгринское РНУ НПС-21 «Сковородино»), Амурская область, Сковородинский район, НПС-21 «Сковородино» |
отсутствует.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||
| РВС-5000 | РВСП-20000 | РВСП-50000 | |
| Номинальная вместимость, м3 | 5000 | 20000 | 50000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | ±0,1 | ±0,1 |
| Средний срок службы, лет, не менее | 20 | ||
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа |
от - 52 до + 37 от 84 до 106,7 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС (РВСП) | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 м по ГОСТ 7502-98;
- линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм;
- штангенциркуль с диапазоном измерений 0-125 мм по ГОСТ 166-89;
- термометр с ценой деления шкалы 1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта. Свидетельство об аттестации методики выполнения измерений № 120509-05.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 20 |
| Поверителей | 3 |
| Актуальность данных | 10.06.2025 |
