| Номер в госреестре | 66064-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-3000, РВС-10000, РВС-20000, РВСПК-50000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-10000, РВС-20000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

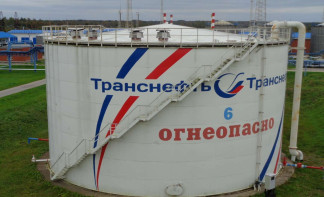

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары с плавающей крышей (РВСПК).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-10000, РВС-20000, РВСПК-50000 расположены в резервуарных парках Общества с ограниченной ответственностью «Транснефть - Балтика» (ООО «Транснефть - Балтика»).
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-3000 | |
| 5, 6 | Ленинградское районное нефтепроводное управление, нефтеперекачивающая станция «Кириши» (Ленинградское РНУ НПС «Кириши»), Ленинградская обл., Киришский район, д. Бор |
| Резервуары вертикальные стальные цилиндрические РВС-10000 | |
| 11, 12 | «Нефтебаза «Усть-Луга» («Нефтебаза «Усть-Луга»), Ленинградская область, Кингисеппский район, деревня Косколово, Морской торговый порт Усть-Луга, Балтийская трубопроводная система (БТС-2) |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 92 | Ярославское районное нефтепроводное управление, нефтеперекачивающая станция «Ярославль-3» (Ярославское РНУ НПС «Ярославль-3»), Ярославская область, Гаврилов-Ямский район, Шопшинский с/о, д. Шалаево |
| Резервуары вертикальные стальные цилиндрические РВСПК-50000 | |
| 1, 2, 3, 4, 5, 6, 7, 8 | «Нефтебаза «Усть-Луга» ООО «Транснефть-Балтика» («Нефтебаза «Усть-Луга»), Ленинградская область, Кингисеппский район, деревня Косколово, Морской торговый порт Усть-Луга, Балтийская трубопроводная система (БТС-2) |
отсутствует.
Таблица 2
| Наименование характеристики | Значение | |||
| РВС-3000 | РВС-10000 | РВС-20000 | РВСПК-50000 | |
| Номинальная вместимость, м3 | 3000 | 10000 | 20000 | 50000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,15 | ±0,1 | ±0,1 | ±0,1 |
| Средний срок службы, лет, не менее | 50 | |||
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от - 33 до + 50 от 84 до 106,7 | |||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС (РВСПК) | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 и 50 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98;
- линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм;
- штангенциркуль с диапазоном измерений 0-125 мм по ГОСТ 166-89;
- термометр с ценой деления шкалы 1 °С по ГОСТ 28498-90.;
- динамометр с диапазоном измерений 0 - 100 Н по ГОСТ 13837;
- нивелир с рейкой по ГОСТ 10528;
- теодолит оптический с ценой деления микроскопа 2 (угловые секунды) по ГОСТ 10529. Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта» Регистрационный номер в Федеральном реестре ФР .1.29.2009.06637
Рекомендация. ГСИ. Масса нефтепродуктов в вертикальных стальных резервуарах. Методика выполнения измерений косвенным методом статических измерений. Регистрационный номер в Федеральном реестре ФР.1.29.2005.01611.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).
Техническая документация ПАО «Транснефть»
