Резервуары вертикальные стальные цилиндрические РВС-10000, 66033-16

Назначение

Резервуары вертикальные стальные цилиндрические РВС-10000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

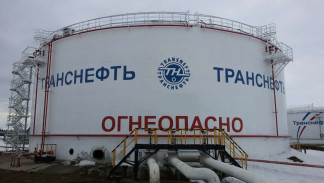

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуары вертикальные стальные цилиндрические РВС-10000 с заводскими №№ 9, 11 расположены в резервуарном парке Акционерного общества «Средне-Волжский Транснефтепродукт» ГПС «Альметьевск» (АО «Средне-Волжский Транснефтепродукт» ГПС «Альметьевск») адрес Республика Татарстан, Альметьевский р-н, с. Русский Акташ, в 15 км севернее г. Альметьевск.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2

Поверка

осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).

Основные средства поверки:

-    рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 и 50 м по ГОСТ 7502-98;

-    рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98;

-    линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;

-    толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм;

-    штангенциркуль с диапазоном измерений 0-125 мм по ГОСТ 166-89;

-    термометр с ценой деления шкалы 1 °С по ГОСТ 28498-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта» Регистрационный номер в Федеральном реестре ФР .1.29.2009.06637.

Рекомендация. ГСИ. Масса нефтепродуктов в вертикальных стальных резервуарах. МВИ косвенным методом статических измерений. Регистрационный номер в Федеральном реестре ФР.1.29.2005.01611.

Нормативные документы

ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).

Техническая документация ПАО «Транснефть».
