| Номер в госреестре | 65961-16 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | MLC160 |
| Изготовитель | «SIXENSE MONITORING», Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные серии MLC160 (далее - датчики) предназначены для преобразования статических и медленно изменяющихся усилий в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию сжатия.
Принцип действия датчиков основан на преобразовании деформации упругого элемента тела датчиков, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал возникает в тензорезисторах, имплементированных в упругий элемент, и пропорционален измеряемому усилию, приложенному к телу датчиков. Затем аналоговый электрический сигнал передается на коммутационный модуль и оттуда поступает на вторичный преобразователь.

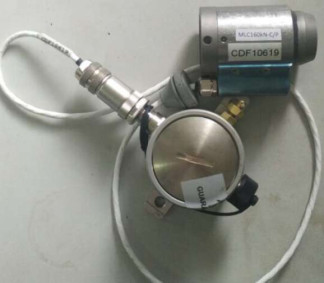

Конструктивно датчики выполнены в неразъемном корпусе цилиндрической формы в виде втулки. Основным узлом датчиков является упругий элемент, расположенный в корпусе втулки и составляющий с ним единую деталь. По периметру оси упругого элемента наклеены тензорезисторы, соединенные в мостовые схемы. Электрическое подсоединение датчиков к измерительному усилителю или мультиметру осуществляется через специальные электрические разъемы. Через втулку осуществляется крепление датчиков на тросы вантовых мостов.
Датчики выпускаются следующих модификаций: MLC160kN-FT/T, MLC160kN-FT/P, MLC 160kN-T/P, MLC160kN-C/P, MLC160kN-mV/V/P.
Название модификаций датчиков может включать в себя следующее:
MLC - наименование датчиков;
160 - номинальная нагрузка;
kN - единица измерений (кН);
FT, T, C, mV/V - тип выходного сигнала;
T, P - класс защиты датчика.
Выпускаемые модификации датчиков отличаются друг от друга типом выходного сигнала, классом защиты, которые в целом не влияют на их метрологические характеристики.Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование коммутационного модуля посредством нанесения пломбирующей наклейки.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная нагрузка, кН | 160 |
| Пределы допускаемой приведенной к номинальной нагрузке погрешности измерений силы, % | ±1,5 |
| Нелинейность выходного электрического сигнала, % | ±1,5 |
| Диапазон измерений выходного сигнала: - по силе постоянного тока, мА - по напряжению постоянного тока, В | от 4 до 20 от 0 до 10 |
| Предельная допустимая нагрузка, кН | 240 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжения питания от источника | |
| питания постоянного тока, В: | |
| - MLC 160kN-mV/V/P | от 1 до 28 от 14 до 28 ±12 |
| - MLC160kN-C/P | |
| - MLC 160kN-FT/T, MLC 160kN-FT/P, | |
| MLC160kN-T/P | |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +80 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Масса датчика с кабелем, кг, не более | 1,0 |
| Г абаритные размеры, мм, не более | |
| датчика | |
| - диаметр | 43 |
| - ширина | 71 |
| коммутационного модуля | |
| - диаметр | 70 |
| - ширина | 40 |
наносится на корпус датчика методом наклеивания и на титульный лист технической документации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный серии MLC160 в комплекте | MLC160kN-FT/T, MLC160kN-FT/P, MLC160kN-T/P, MLC160kN-C/P, MLC160kN-mV/V/P | 1 шт. |
| Руководство по эксплуатации (РЭ) на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 58-16 | 1 экз. |
осуществляется по документу МП АПМ 58-16 «Датчики силоизмерительные тензорезисторные серии MLC160. Методика поверки», утвержденному ООО «Автопрогресс-М» «28» сентября 2016 г. Основные средства поверки:
- рабочий эталон 1-ого разряда по ГОСТ Р 8.640-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Advitam», Франция
| Зарегистрировано поверок | 152 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
