| Номер в госреестре | 65866-16 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |

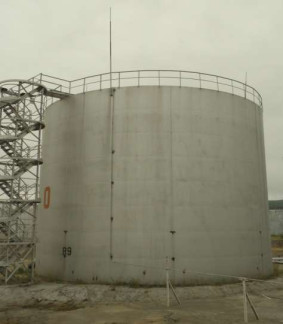

Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 1000 м3.
Резервуар представляет собой стальную конструкцию, состоящую из конической кровли, цилиндрической стенки и днища.
Кровля - коническая цельносварная, состоящая из стальных сегментов конусообразной формы. Материал покрытия - сталь марки Ст3сп5св, толщиной 3 мм.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С-12.
Окрайка днища выполнена из сваренных между собой стальных сегментов, изготовленных из стали марки 09Г2С-12, толщиной 12 мм.
Днище резервуара - цельносварное полистовой сборки из стали марки Ст3сп5св, толщиной 5 мм.
Основание резервуара - песчаная подушка без уклона, гидроизоляция.
Резервуар оснащен задвижками коренными: Ду 600х16; Ду 200х16, клапаном дыхательным КДСа 3000/350 (2 шт.), люк-лазом.
На кровле резервуара размещены: люк световой Ду 700, люк замерный Ду 150. Резервуары РВС 1000, заводские номера 1.9, 1.10, 1.11 расположены: Россия, Республика САХА (Якутия), Момский район, с. Хонуу, район пристань.
отсутствует.
| Наименование параметра | Номер резервуара РВС-1000 | ||
| 1.9 | 1.10 | 1.11 | |
| Номинальная вместимость, м3 | 1000 | ||
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 | ||
| Вместимость мертвой полости, м3 | 18,957 | 18,810 | 19,000 |
| Высота мертвой полости, мм | 215 | 222 | 223 |
| Степень наклона резервуара | 0,0027 | 0,0018 | 0,0000 |
| Вместимость, м , на уровне: | |||
| 11860 мм | 1014,234 | ||
| 11880 мм | 1013,929 | ||
| 11890 мм | 1015,213 | ||
| Габаритные размеры, мм: - диаметр резервуара - высота резервуара | 10430; 11890 | ||
| Средний срок службы, лет, не менее | 40 | ||
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | -50 до +50; от 84,0 до 106,7 | ||
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной вертикальный цилиндрический | 3 | РВС-1000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 3 | РВС-1000 |
| Г радуировочная таблица | 3 |
осуществляется по ГОСТ 8.570-2000 (с Изменением №1, 2) «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки и вспомогательное оборудование:
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;
- нивелир АТ-20Б с диапазоном измерений: превышений от 0 до 2,7, погрешность ±1,0 мм на 1 км двойного хода, нивелирная рейка.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу резервуара.
Рекомендация «ГСИ. Методика измерений массы нефтепродуктов косвенным методом статических измерений в вертикальных резервуарах вместимостью от 100 до 100000 м на ОАО «САХАНЕФТЕГАЗСБЫТ», ФР 1.29.2010.07355.
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
РД 153-39.4-078-01Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
