| Номер в госреестре | 65730-16 |
| Наименование СИ | Трубы визирные измерительные |
| Обозначение типа СИ | Micro Alignment Telescope Taylor Hobson |
| Изготовитель | "Taylor Hobson Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 23.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трубы визирные измерительные Micro Alignment Telescope Taylor Hobson (далее - трубы визирные) предназначены для измерения отклонений от прямолинейности и плоскостности при выполнении измерений в машиностроении, авиастроении, судостроении, инженерной геодезии, мониторинге деформаций инженерных объектов.
Принцип действия труб визирных основан на прямолинейности визирной оси зрительной трубы, в поле зрения которой наблюдаются неподвижные и (или) подвижные визирные марки.

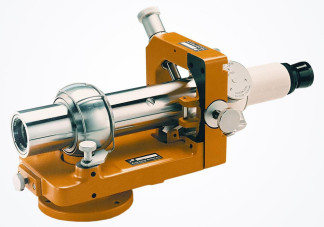

Трубы визирные - оптико-механические приборы, состоящие из зрительной трубы со встроенным оптическим микрометром с фокусирующей линзой и установочной подставки с наводящими микрометрическими винтами в горизонтальных и вертикальных плоскостях. Оптический микрометр представляет собой плоскопараллельную стеклянную пластину, которая с помощью механического привода от двух поворотных отсчетных устройств может поворачиваться в двух взаимно перпендикулярных плоскостях, что вызывает параллельное смещение визирной оси в пространстве. Таким образом, при наведении на визирные марки по отчетным шкалам измеряют смещения визирной оси, значения которой являются отклонениями от прямолинейности и плоскостности относительно первого измерения.
Для решения различных измерительных задач и создания измерительных схем трубы визирные поставляются с универсальным комплектом разнообразных визирных марок, комплектом для их подсветки, комплектом оптических призм для изменения направления визирной оси и комплектом для работы в автоколлимационном режиме.
Ограничение доступа к внутренним регулировочным узлам обеспечивается применением винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон фокусирования (от торца визирной трубы), м | от 0,5 до 30 |
| Диапазон измерений отчетного устройства, мм | от - 1,2 до + 1,2 |
| Цена деления шкалы отчетного устройства, мм | 0,02 |
| Г раницы допускаемой абсолютной погрешности отсчетного устройства (при доверительной вероятности 0,95), мм | ±0,02 |
| Отклонение от соосности геометрической и визирной осей визирной трубы, мм, не более | 0,01 |
| Границы допускаемой абсолютной погрешности измерений отклонений от прямолинейности и плоскостности (при доверительной вероятности 0,95), мм: | ± (0,02+0,005 L), где L - расстояние от торца визирной трубы, м |
| Диапазон рабочих температур, °С | от 15 до 25 |
| Габаритные размеры, с установочной подставкой, (ДхШхВ), мм, не более | 450x260x200 |
| Масса (с установочной подставкой), кг, не более | 10,5 |
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус установочной подставки.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Труба визирная | 1 |
| Установочная подставка | 1 |
| Комплект визирных марок | 1 |
| Комплект подсветки | 1 |
| Автоколлимационный комплект | 1 |
| Комплект оптических призм | 1 |
| Методика поверки МП АПМ 28-16 | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по документу МП АПМ 28-16 «Трубы визирные измерительные Micro Alignment Telescope Taylor Hobson. Методика поверки», утвержденному ООО «Автопрогресс-М» 07.09.2016 г.
Основные средства поверки:
- мера длины штриховая (стеклянная) 2 разряда по ГОСТ Р 8.763-2011;
- меры длины концевые 2 разряда по ГОСТ Р 8.763-2011.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.420-2002 ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности.
Техническая документация «Taylor Hobson Ltd.», Великобритания.
| Зарегистрировано поверок | 115 |
| Поверителей | 2 |
| Актуальность данных | 24.10.2025 |
