| Номер в госреестре | 65587-16 |
| Наименование СИ | Калибраторы |
| Обозначение типа СИ | АТ02 |
| Изготовитель | ООО "ГлобалТест", г.Саров |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибратор АТ02 (далее по тексту - калибратор) предназначен для поверки и калибровки вибропреобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях. Калибратор может использоваться в качестве рабочего эталона второго разряда по ГОСТ Р 8.800-2012.
Принцип действия калибратора основан на возбуждении с частотой 159,15 Гц колебаний электродинамической системы и поддержания постоянного уровня СКЗ ускорения с помощью датчика обратной связи.

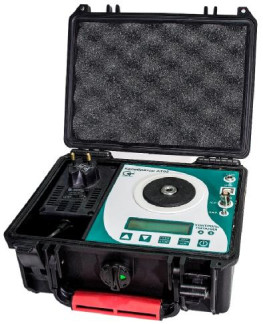

В конструкции калибратора миниатюрный электродинамический вибростенд конструктивно объединен с электронной схемой управления и аккумуляторным источником питания в одном корпусе. Управление калибратором осуществляется с передней панели или от персонального компьютера (ПК). Крепление поверяемого вибропреобразователя - М8-7Н или с помощью специальных переходников в зависимости от его конструкции.
Питание калибратора осуществляется от встроенного аккумулятора или от внешнего источника постоянного тока напряжением от 13 до 17 В с током нагрузки не менее 500 мА.
Программное обеспечение (ПО) предназначено для установления режимов работы калибратора и представления результатов измерений на экране ПК. Обмен данными осуществляется по интерфейсу USB. Метрологические характеристики калибратора нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма СЯС-32.
Таблица 1 - Характеристики ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АБКЖ.00002-01 |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО (с использованием алгоритма CRС32) | * |
- Цифровой идентификатор программного обеспечения (контрольная сумма
Таблица 2
| Номинальное значение частоты воспроизводимых колебаний, Гц | 159,2 |
| Пределы допускаемой относительной погрешности воспроизведения частоты колебаний в рабочих условиях эксплуатации, % | ±1 |
| Номинальный диапазон СКЗ ускорения воспроизводимых колебаний, м/с2 | от 2 до 20 |
| Коэффициент поперечных составляющих воспроизводимых колебаний, %, не более | 7 |
| Коэффициент гармоник воспроизводимых колебаний, %, не более | 5 |
| Пределы допускаемой основной относительной погрешности воспроизведения СКЗ ускорения, % | ±2,5 |
| Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур на воспроизводимое СКЗ ускорения, %/°С | ±0,15 |
| Время установления рабочего режима, с, не более | 5 |
| Масса поверяемых вибропреобразователей, г, не более - в диапазоне воспроизводимых СКЗ ускорений от 2 до 12 м/с2 включ. - в диапазоне воспроизводимых СКЗ ускорений св. 12 до 15 м/с включ. - в диапазоне воспроизводимых СКЗ ускорений св. 15 до 20 м/с2 включ. | 160 110 60 |
| Масса калибратора, кг, не более | 3 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 23 5 х190х110 |
Рабочие условия применения калибратора:
- температура окружающего воздуха от 5 до 50 °С;
- относительная влажность воздуха до 80 % при 35 °С и более низких температурах без конденсации влаги;
- переменное магнитное поле с напряженностью до 400 А/м частотой 50 Гц.
Г арантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момент поставки заказчику 36 месяцев.
наносится на лицевую панель с помощью самоклеющейся пленки, а также на заглавный лист паспорта АБКЖ.442268.003ПС и руководства по эксплуатации АБКЖ.442268.003РЭ типографским способом в левом верхнем углу.
Таблица 3
| Наименование и обозначение | Количество |
| Калибратор АТ02. АБКЖ.442268.003 | 1 |
| Калибратор АТ02. Паспорт. АБКЖ.442268.003ПС | 1 |
| Комплект принадлежностей | 1 |
| Установочный компакт-диск | 1 |
| ATO2 Explorer. Руководство оператора. АБКЖ.00002-01 34 | 1 |
| Калибратор АТ02. Руководство по эксплуатации. АБКЖ.442268.003РЭ | одно на |
| Калибратор АТ02. Методика поверки. А3009.115.МП-16 | партию |
осуществляется по документу А3009.115.МП-16 «Калибратор АТ02. Методика поверки», утвержденному руководителем ГЦИ СИ «РФЯЦ-ВНИИЭФ» в марте 2016 г.
Результаты поверки СИ удостоверяются свидетельством о поверке. Знак поверки наносится на свидетельство о поверке, так как условия эксплуатации не позволяют нанести его непосредственно на калибратор.
Основные средства поверки: рабочий эталон первого разряда по ГОСТ Р 8.800-2012 в составе: вибропреобразователь эталонный пьезоэлектрический АР 10 (рег. № 38452-08) и усилитель измерительный АР5110 (рег. № 57588-14), основная погрешность ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц.
2 АБКЖ.442268.003ТУ. Калибратор АТ02. Технические условия.
| Зарегистрировано поверок | 49 |
| Поверителей | 10 |
| Актуальность данных | 06.12.2024 |
