| Номер в госреестре | 65561-16 |
| Наименование СИ | Линейки поверочные лекальные с двусторонним скосом |
| Обозначение типа СИ | 104 H |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Линейки поверочные лекальные с двусторонним скосом 104 H (далее - линейки) предназначены контроля прямолинейности и плоскостности небольших поверхностей деталей методом световой щели «на просвет».

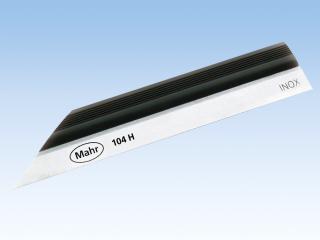

Поверхности линейки (рисунок 1) образуют рабочую грань ножевидной формы. Один из торцов линейки срезан под углом для контроля в труднодоступных местах.
Линейки оснащены теплоизоляционными накладками.
Линейки изготавливаются из закаленной нержавеющей стали.
Таблица 1 - Основные метрологические и технические характеристики линеек
| Длина линейки, мм, не более | Высота линейки, мм, не более | Толщина линейки, мм, не более | Отклонение от прямолинейности*, мкм, не более |
| 75 | 22 | 6 | 2 |
| 100 | 22 | 6 | 2 |
| 125 | 22 | 6 | 3 |
| 150 | 22 | 6 | 3 |
| 200 | 22 | 6 | 3 |
| 300 | 30 | 7 | 3 |
| 400 | 40 | 7 | 4 |
| 500 | 40 | 7 | 4 |
Примечание: * - отклонение от прямолинейности рабочих поверхностей линеек указано при температуре окружающей среды от плюс 15 до плюс25 °С.
| Параметр шероховатости поверхностей Ra, мкм, не более | |
| рабочих | прилегающих к рабочим поверхностям |
| 0,04 | 0,32 |
Примечание: Базовая длина для шероховатости поверхности устанавливается:
Ra < 0,32 мкм - 0,25 мм, Ra > 0,32 мкм - 0,80 мм.
Средний срок службы, лет, не менее 10.
Диапазон рабочих температур, °С от плюс 15 до плюс 25.
Относительная влажность воздуха, %, не более 80.
наносится на титульный лист паспорта линеек типографским способом и на футляр линейки методом наклейки.
Т аблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Линейка поверочная | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 203 -4-2016 «Линейки поверочные лекальные с двусторонним скосом 104 H. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 августа 2016 г. Основные средства поверки:
- контрольный брусок по ГОСТ 22601-77;
- плоская стеклянная пластина ПИ60 класса точности 2 по ТУ 3.3.2123-88;
- меры длины концевые плоскопараллельные класса точности 2 по ГОСТ 9038-90;
- линейка типа ЛД класса точности 0 по ГОСТ 8026-92.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.420-2002 «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности».
Техническая документация Mahr GmbH, Германия.
| Зарегистрировано поверок | 109 |
| Поверителей | 13 |
| Актуальность данных | 24.10.2025 |
