| Номер в госреестре | 65560-16 |
| Наименование СИ | Автотопливозаправщики массовой выдачи |
| Обозначение типа СИ | АТЗ-12-10-63501 |
| Изготовитель | АО "Завод специальной техники" (ЗСТ), г. Мценск |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

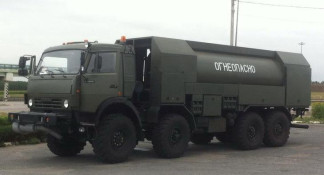

Автотопливозаправщики массовой выдачи АТЗ-12-10-63501 (далее -автотопливозаправщики) являются транспортными мерами полной вместимости и предназначены для измерения объема, транспортировки и кратковременного хранения нефтепродуктов по ГОСТ 26098-84, а также для групповой заправки техники.
Автотопливозаправщики состоят из следующих основных составных частей, установленных на автомобильном шасси: цистерны эллиптической формы, изготовленной из нержавеющей стали и технологических отсеков (шкафов). Цистерна оборудована волнорезами, сливным трубопроводом с донным клапаном и патрубком для отбора проб, трубопроводом для нижнего наполнения цистерны. В верхней части цистерны имеются люк-лаз с лестницей для обслуживания цистерны и установленного в ней оборудования, заливная горловина (для верхнего заполнения цистерны) с указателем полной вместимости. Также на крышке заливной горловины установлены дыхательный клапан, устройство аварийной вентиляции цистерны, датчик уровня нефтепродукта. В технологических отсеках (шкафах) автотопливозаправщика размещаются: насосная установка с напорно-всасывающими рукавами, фильтр-водоотделитель, счетчик жидкости MKA, 10 рукавных барабанов с топливораздаточными рукавами и заправочными кранами, канистры с машинным маслом, ящик с песком и огнетушители.
отсутствует.
Основные метрологические и технические характеристики автотопливозаправщиков массовой выдачи АТЗ-12-10-63501 указаны в таблице 1.
Таблица 1
| Наименование показателей | Значение |
| Условия эксплуатации: температура окружающей среды в условиях эксплуатации, С | от -50 до +50 |
| Вместимость при 20 оС, л - номинальная | 12000 |
| - действительная (калиброванная) | 12000±180 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,4 |
| Вместимость запасного объема каждого отсека от действительной вместимости данного отсека, %, не менее | 2,0 |
| Используемый счетчик жидкости | MKA (Номер госреестра 23141 -02) |
| Габаритные размеры, не более, мм: - длина | 10700 |
| - ширина | 2550 |
| - высота | 3270 |
| Масса полная, не более, кг | 26900 |
наносится на маркировочную табличку, закрепленную на переднем технологическом отсеке, справа, фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра, типографским способом.
В комплект поставки входят:
- автотопливозаправщик - 1 шт.;
- инструменты и принадлежности - 1 комплект в соответствии с паспортом-формуляром;
- руководство по эксплуатации - 1 экз.;
- паспорт-формуляр - 1 экз.
осуществляется по ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости с пределом основной относительной погрешности ±0,15 % по ГОСТ 8.470-82;
- эталонные мерники 2-го разряда вместимостью от 2 до 5000 дм3 по ГОСТ 8.470-82. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на маркировочную табличку ударным способом
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования
ТУ 4521-012-67113239-2012 Автотопливозаправщик массовой выдачи АТЗ-12-10-63501. Технические условия
